Кассетный кондиционер
9 Jul 2021 в 08:30

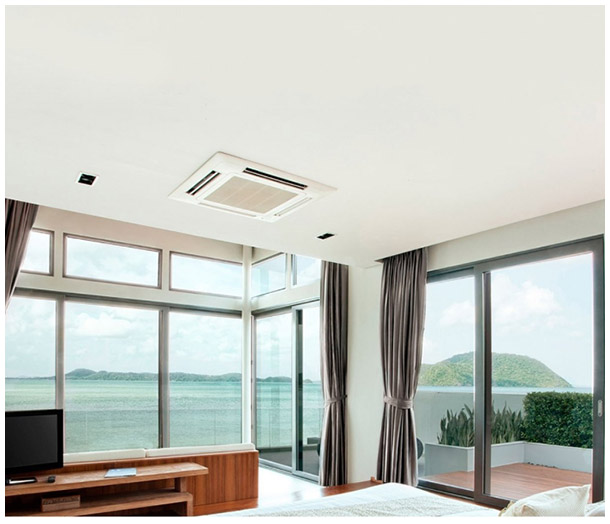

Кассетные кондиционеры являются одними из наиболее привлекательных вариантов климатической техники. Они привлекают внимание своим стильным дизайном и способностью быстро и равномерно охлаждать воздух в помещениях различных размеров. Давайте рассмотрим, как устроен кассетный кондиционер и как его устанавливать.
Конструктивные особенности кассетных кондиционеров

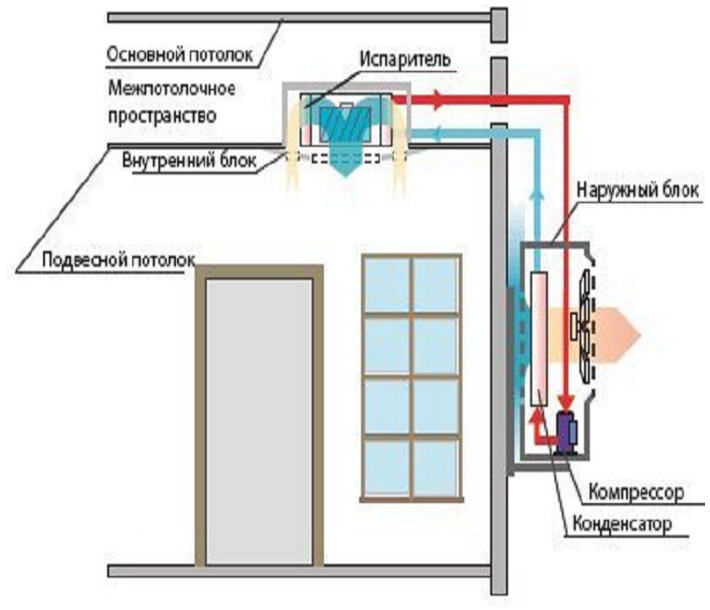

Кассетный кондиционер состоит из наружного и внутреннего блоков. Наружный блок устанавливается на улице, так как в процессе работы выделяет большое количество тепла. Внутренний блок устанавливается внутри помещения и отдает охлажденный воздух. Оба блока работают независимо друг от друга, и их связывают технические трубопроводы и электрические соединения.
Наружный блок
Наружный блок кассетного кондиционера включает в себя следующие компоненты:
Холодильный компрессор;
Конденсатор;
Вентилятор для охлаждения конденсатора;
Автоматика;
Электродетали;
Защитный корпус.
Компрессор и конденсатор соединены хладагентным контуром, в который закачивается хладагент (фреон). Через этот контур из помещения выводится избыточное тепло с помощью линейных запорных кранов. Чтобы предотвратить задержку горячих масс, в конструкцию включен вентилятор конденсатора. Циркуляция воздуха снижает нагрузку на теплообменник. Управление наружным блоком сплит-системы осуществляется через контактную панель внутреннего модуля.

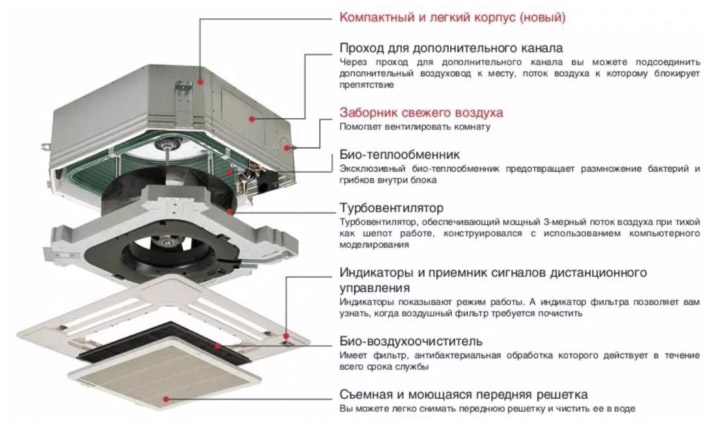

Внутренний блок
Внутренний блок кассетного кондиционера представляет собой блочную кассету с панелью управления. Рабочая часть блока скрыта за фальш-покрытием, в то время как распределительная панель остается видимой.
Внутренний блок кассетного кондиционера содержит следующие компоненты:
Центробежный вентилятор: обеспечивает циркуляцию воздуха в помещении.
Фильтры: улавливают вредные примеси и частицы, обеспечивая очищение воздуха.
Теплообменник: отвечает за передачу тепла между воздухом в помещении и хладагентом.
Испаритель: отвечает за охлаждение воздуха в процессе кондиционирования.
Патрубок: соединяет внутренний блок с наружным блоком и обеспечивает циркуляцию хладагента.
Автоматические жалюзи: регулируют направление потока воздуха для равномерного распределения охлажденного воздуха в помещении.
Жесткая рама и лицевая накладка: обеспечивают прочность и эстетический вид внутреннего блока.
Датчики температуры и движения (дополнительные функции): могут использоваться для автоматического регулирования работы кондиционера в зависимости от условий в помещении.
Благодаря этим компонентам кондиционер способен эффективно удалять избыточное тепло из помещения и обеспечивать равномерное охлаждение воздуха, очищенного от вредных примесей и частиц.

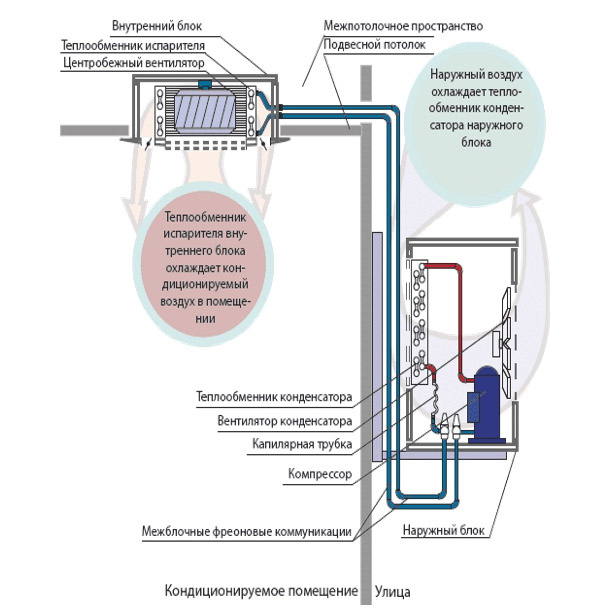

Как работает кассетный кондиционер
Принцип работы кассетного кондиционера не отличается от других климатизеров. Хладагент, заправляемый в систему, выбирается из числа наиболее популярных марок, зарекомендовавших себя на практике. После полноценной сборки сплит-системы, фреон циркулирует по холодильному контуру. Таким образом охлаждается испаритель, а из комнаты выводится лишнее тепло.
Центробежный вентилятор протягивает воздух через модуль испарителя и выпускает его из боковых каналов с автоматическими жалюзи. Благодаря тому, что боковые каналы имеют загиб около 30-35 градусов, охлажденный воздух подается в комнату не строго вертикально, а в стороны. Такой принцип распределения потоков позволяет равномерно и гораздо быстрее понижать температуру в помещении до требуемых значений.
В каждом кассетном кондиционере присутствует система фильтров. В воздухозаборной решетке установлены ионизатор и фильтр глубокой очистки. Это позволяет тщательно очищать воздух от грязи, пыли, вредных примесей и пыльцы.
Устройство комплектуется пультом дистанционного или проводного управления. На лицевой части кассетной панели также есть ряд кнопок, позволяющих осуществлять контроль работы агрегата.
Преимущества кассетного кондиционера
Кассетные кондиционеры относятся к полупромышленному типу климатической техники. Они способны охлаждать помещения площадью до 180 м 2. Холодопроизводительность техники варьируется в пределах 3,5-20 кВт. В продаже встречаются однопоточные и многопоточные модели (до 4-х). Их дизайн и габариты также различаются. Существуют квадратные и прямоугольные исполнения с размерами: 60*60, 60*70, 60*90, 60*120, 70*70, 70*90, 70*120, 90*90, 90*120 см.

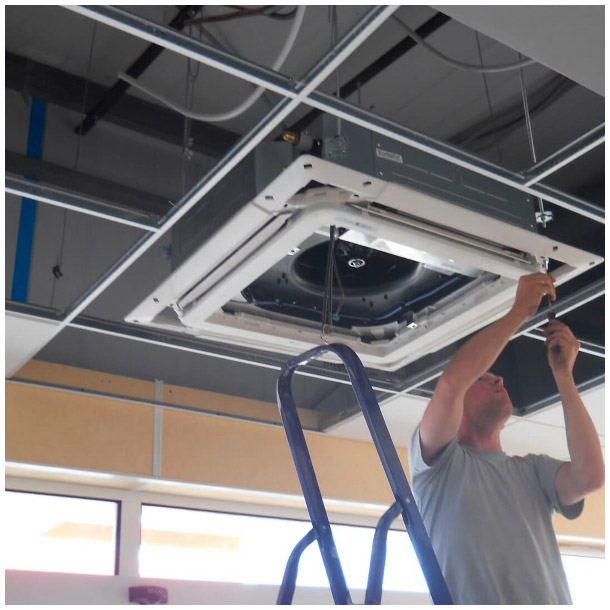

Особенности монтажа кассетных кондиционеров
При установке кассетных кондиционеров следует учитывать несколько особенностей:
Высота потолка: Кассетные кондиционеры требуют помещений с высотой потолка не менее 3 метров. Это связано с необходимостью установки внутреннего блока кондиционера в подвесной потолок.
Подвесной потолок: Для установки кассетного кондиционера необходимо наличие подвесного потолка, который сможет выдержать вес устройства. Потолок должен быть достаточно прочным, чтобы выдержать четырехкратный вес кондиционера.
Зазор между потолками: Между основным потолком и фальш-потолком, в котором будет установлен кондиционер, должен быть зазор не менее 35 см. Это позволит свободно разместить внутренний блок кондиционера.
Метод крепления: Кондиционеры крепятся на 4 анкерных опоры, которые прикрепляются к основному потолку. Наружные блоки кондиционеров крепятся только на капитальные стены.
Запрещается устанавливать кассетные кондиционеры в сырых помещениях, местах скопления газов, а также в помещениях, где есть испарения химических и серных веществ. Также не рекомендуется устанавливать кондиционеры на неровные и непрочные потолки, а также в помещениях с высокочастотными помехами.
