Воздушные клапаны вентиляции

7 июн 2021
Современный жилой или промышленный объект невозможно принять в эксплуатацию без наличия системы вентиляции. Небольшие воздушные клапаны для установки в квартирах и огромные агрегаты с подогревом и электроприводом для промышленных и административных зданий выполняют важную задачу – они регулируют объём подачи и вывода воздушного потока.

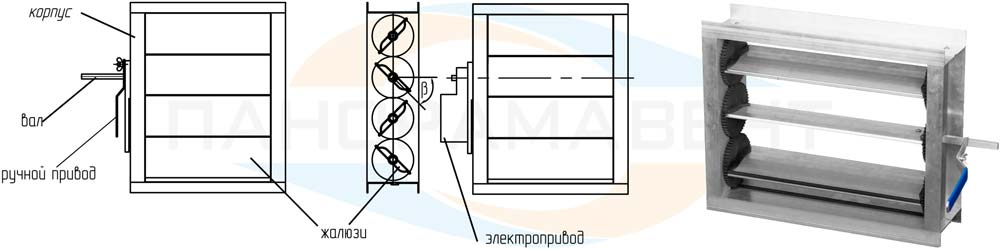

Вне зависимости от размера, все воздушные заслонки имеют простую конструкцию: металлический корпус круглого или прямоугольного сечения и вал, на который установлена алюминиевая заслонка. Привод, приводящий в действие вал и заслонку или жалюзи, также является составляющим элементом данного механизма. Он может быть ручным или электрическим.
ENERGETIK.UZ


Воздушный обратный клапан для вентиляции
ENERGETIK.UZ

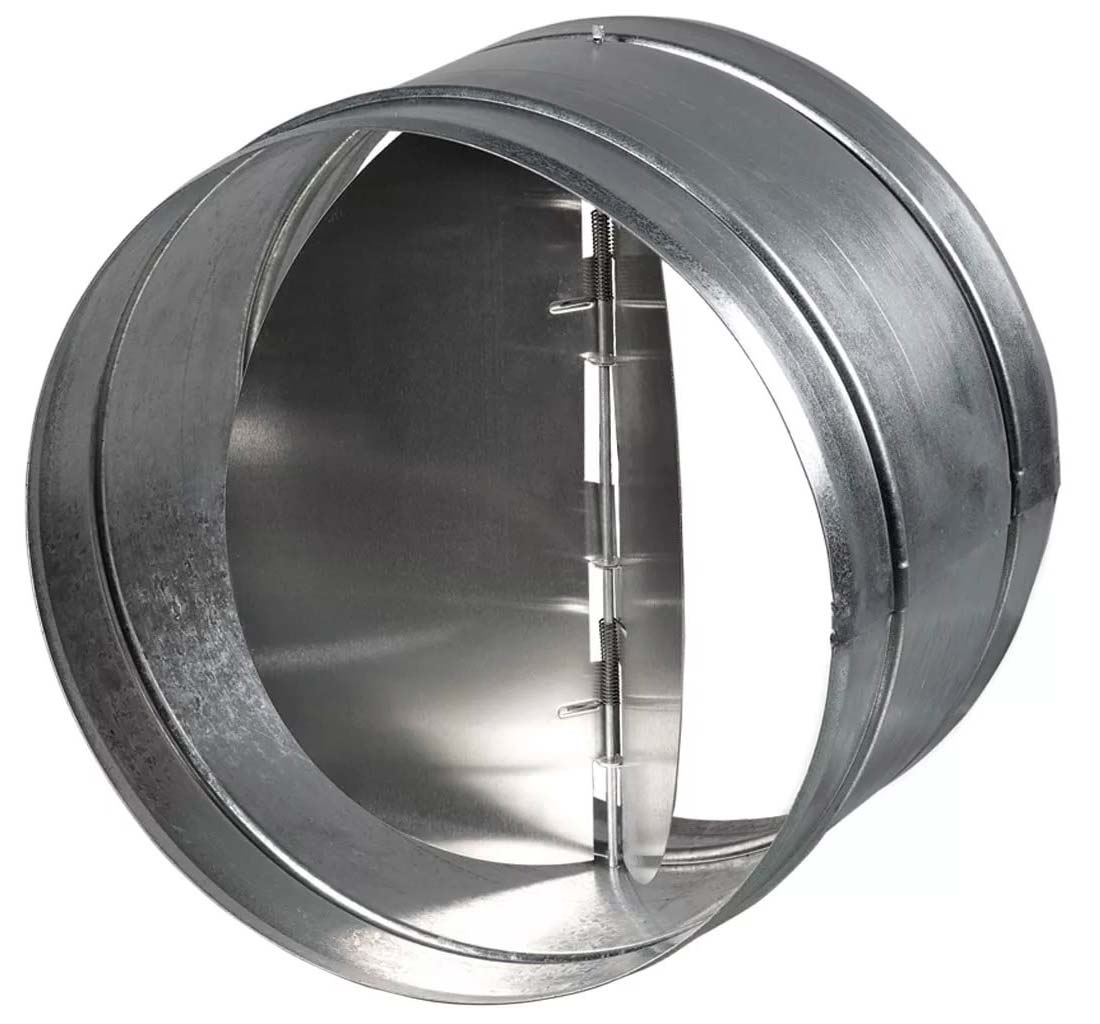

Во многих случаях устанавливают такую модификацию, как обратный клапан. Это оптимальное решение, если существует необходимость удаления отработанного воздуха из помещения или же для устройства круглогодичной вентиляции. Специфическая особенность этого вида воздушных клапанов для вентиляции – наличие пружины, посредством которой заслонка перекрывает доступ воздуху в противоположном направлении. Элемент может быть выполнен как в обычном формате (для общего назначения), так и во взрывозащищенном варианте. При производстве последних защиту от огня и искр делают более высокой.

Обратные клапаны типа «бабочка»
ENERGETIK.UZ

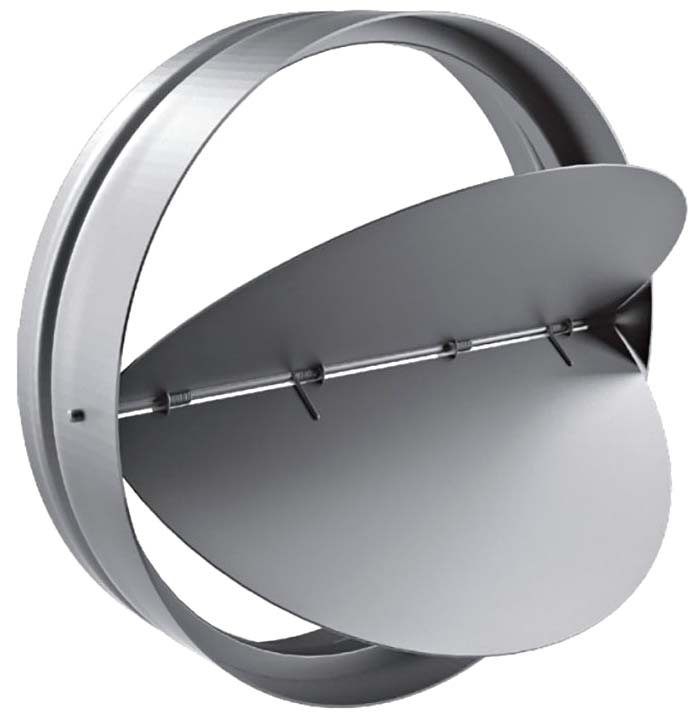

Для оптимальной циркуляции воздушного потока в квартирах и жилых домах устанавливают обратные клапаны типа «бабочка», которые получили свое название благодаря центрально расположенной оси и размещенным на ней двум заслонкам. Эти лепестки установлены таким образом, что под напором нагнетаемого воздуха они складываются вместе, открывая тем самым доступ воздушному потоку. При неработающем же вентиляторе лопасти полностью перекрывают пространство внутри корпуса, препятствуя движению воздуха в обратном направлении.

Дроссель-клапаны вентиляции
ENERGETIK.UZ

Дроссель клапан, напротив, оборудован цельной металлической заслонкой, круглой или квадратной, закрепленной на оси в вентиляционном канале. Лопасть данной модели зафиксирована и не имеет свободного вращения оси, в отличие от других модификаций. Регулировать поток воздуха можно поворотом рукоятки, закрепленной на внешней стороне клапана, устанавливая заслонку от горизонтального до вертикального положения. Однако, для полного перекрытия потока воздуха данная модель не предназначена, поскольку даже через вертикально зафиксированную лопасть проходит около 10% воздушного потока.

Управление воздушными клапанами (ручные и электро приводы)
Управление вышеперечисленными заслонками может быть ручным или электрическим. В первом случае механизм оборудуется рычагом или вентилем, в последнем – устанавливается электромеханический привод. Как правило, электрический клапан работает в схеме с механическими агрегатами (вентиляторами, вытяжками) и управление скоростью и объемом воздушного потока происходит автоматически, через сигналы сенсоров положения заслонки воздушного клапана. Выбор привода воздушной заслонки должен производиться в строгом соответствии с типом и моделью канального клапана, во избежание несоответствия или быстрого выхода его из строя.
Кроме того, привод воздушной заслонки должен быть сертифицирован и соответствовать всем требованиям международных стандартов, что могут обеспечить только ведущие производители. Они предлагают потребителям два направления в этой области: электромеханический привод с возвратной пружиной (его задача – вернуть заслонку клапана в защитное положение при прекращении подачи электроэнергии) и привод без возвратной пружины (прямая функция которого – при отключении электропитания оставить заслонку в исходном положении). Пружинные приводы являются универсальным оборудованием практически для всех вентсистем, в то время как реверсивный привод имеет ограниченную область использования.
ENERGETIK.UZ

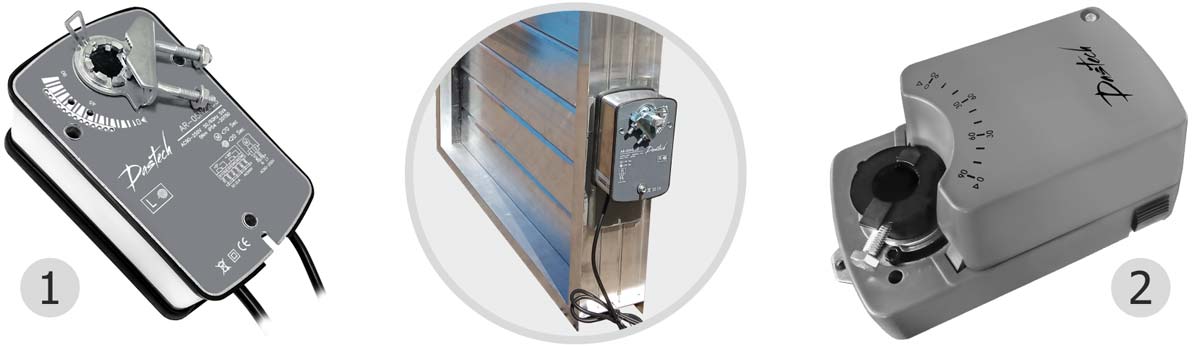

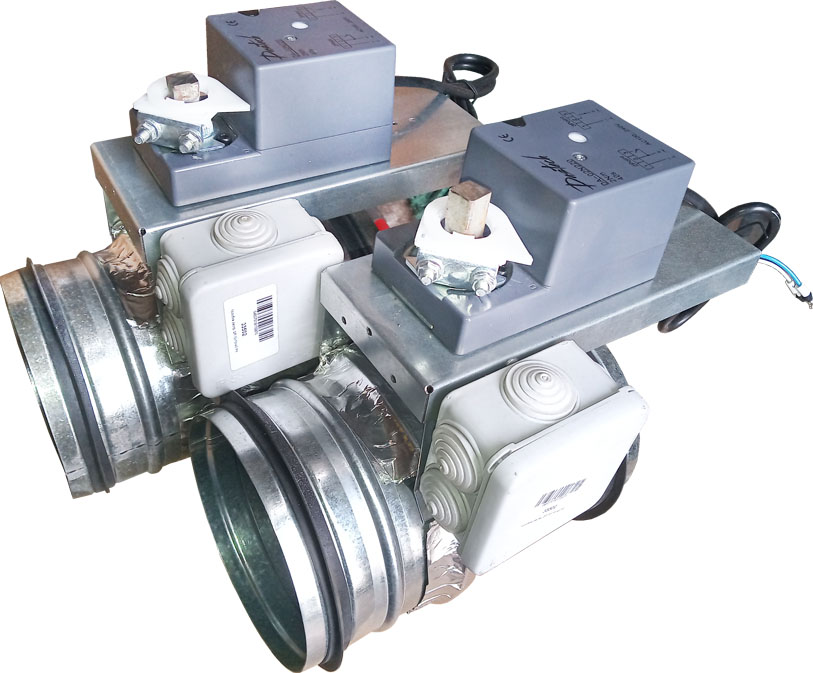

Пример воздушных электроприводов:
1. Привод с возвратной пружиной (на фото Dastech AR-05N220S).
2. Привод без возвратной пружины (реверсивный) (на фото Dastech DA-04N220).
