Балансировочный клапан - необходимый элемент системы с разветвленной структурой, поддерживающий заданный уровень давления или температуры рабочего потока.

Принцип действия

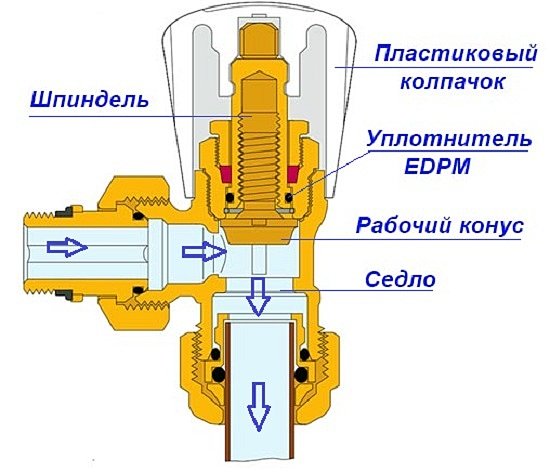

Балансировочный клапан - это простое механическое устройство, относящееся к части конструкции трубопровода. По внешнему виду он напоминает шаровой кран. Клапан изготавливается из бронзы, латуни или чугуна. Он имеет металлический корпус с задвижкой внутри. Золотник приводится в движение наклонным штоком.

Принцип работы клапана основан на полном автоматическом контроле уровня или ручном вращении ручки затвора. При повороте ручки шпиндель вращает золотник, расположенный внутри клапана, который меняет свое положение, а также сечение труб.
ENERGETIK.UZ


Для чего нужен балансировочный клапан и где используется?
Балансировочный клапан - это простое механическое устройство, относящееся к части конструкции трубопровода. По внешнему виду он напоминает шаровой кран. Клапан изготавливается из бронзы, латуни или чугуна. Он имеет металлический корпус с задвижкой внутри. Золотник приводится в движение наклонным штоком.

Принцип работы клапана основан на полном автоматическом контроле уровня или ручном вращении ручки затвора. При повороте ручки шпиндель вращает золотник, расположенный внутри клапана, который меняет свое положение, а также сечение труб.

Для чего нужен балансировочный клапан и где используется?
Балансировочный клапан необходим для регулировки или отсечения рабочего потока в отопительной системе. Он также используется в системах водоснабжения, кондиционирования, а также других местах, где есть необходимость поддерживать температуру, поток, давление. Таким образом, балансировочный клапан представляет собой запор и регулятор в «одном флаконе».

Есть два типа режимов работы:
→ Балансировка. При выполнении функции балансировки золотник занимает промежуточное положение. Когда давление увеличивается, изделие перемещается и возвращается обратно, когда оно нормализуется.
→ Перекрытие. При необходимости золотник может полностью закрыть проходное сечение, остановить поток охлаждающей жидкости. Герметичность перекрытия потока обеспечивается за счет уплотнений.
ENERGETIK.UZ


Типы клапанов и их отличия
По типу регулирования клапаны бывают:

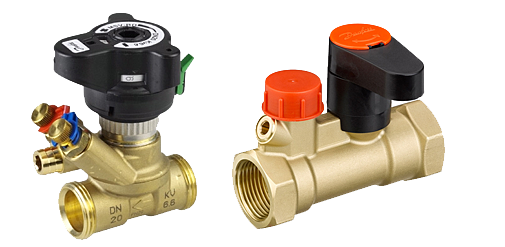

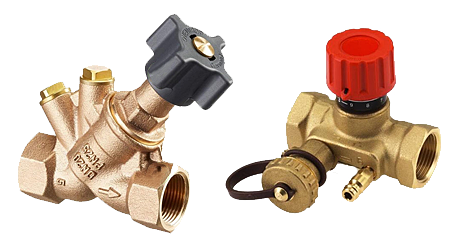

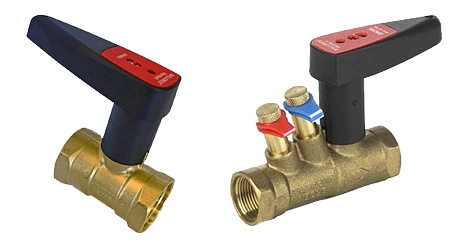

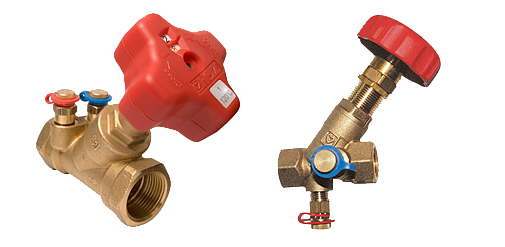

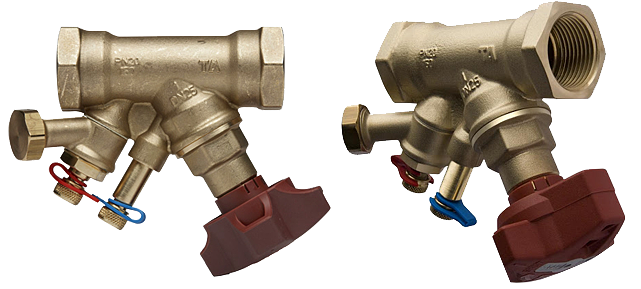

→ Ручные. Оборудован точками измерения. Прикрепив к ним специальный прибор, можно измерить расход рабочей жидкости. Это позволяет производить более точную регулировку изделия.

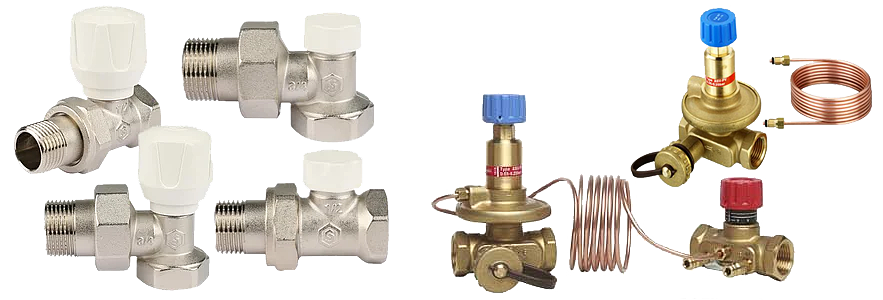

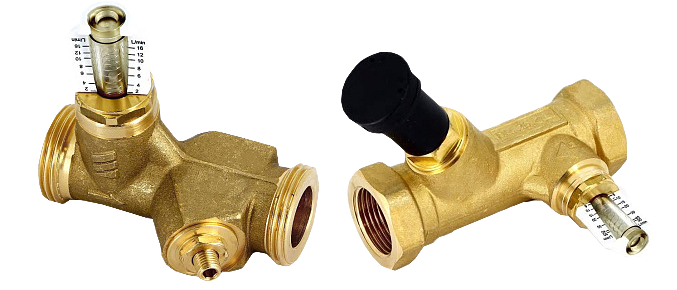

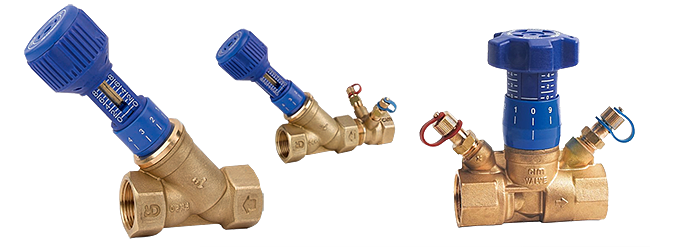

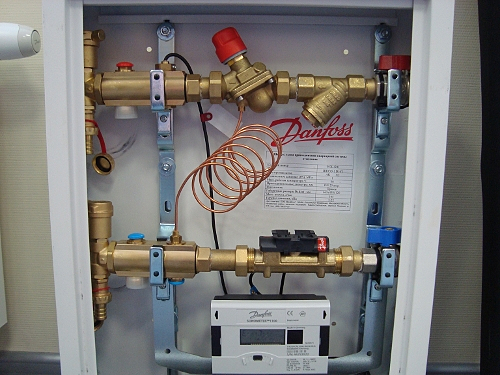

→ Автоматические (используются попарно). Запорно-балансировочный или запорный устанавливается на систему питания. На обратной линии установлен клапан регулирования перепада давления. Все это позволит разделить систему на независимые зоны, выполнять поэтапное включение и выключение всей линии.
ENERGETIK.UZ

Клапаны работают с различными средами, такими как: вода, пар, раствор гликоля. Также существует классификация по месту установки (байпасный, обратный или подающий трубопровод). Есть разделение по типу объекта (частный, многоквартирный дом, общественное здание).

Ручные имеют преимущества перед автоматическими:
Во-первых, они дешевле. Отличаются повышенной надежностью, возможностью ремонта, простой регулировкой и точной балансировкой. Ручные клапаны могут хорошо работать в системах отопления с различными средами, настройками. При необходимости могут полностью или частично перекрыть поток без изменения настроек.
Ручные клапаны или краны быстро устанавливаются с резьбой или фланцем, создают плотное соединение. Сливные патрубки для слива встроены в корпус. Если невозможно управлять клапаном при определенных условиях, ручку можно снять и использовать вместо нее ключ шестигранник.

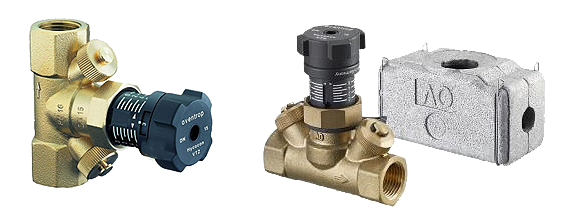

По типу крепления балансировочные клапаны делятся на муфтовые или фланцевые.
ENERGETIK.UZ

ENERGETIK.UZ

ENERGETIK.UZ

ENERGETIK.UZ

ENERGETIK.UZ

ENERGETIK.UZ

ENERGETIK.UZ

ENERGETIK.UZ


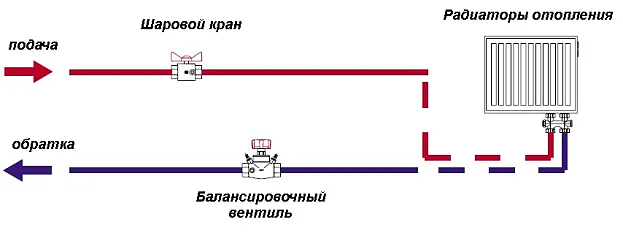

Поэтапный монтаж
Монтаж клапана включает следующие шаги:
→ При установке клапана убедитесь, что стрелка на корпусе соответствует направлению потока охлаждающей жидкости.
→ Желательно установить перед балансировочным клапаном фильтр тонкой очистки, чтобы продлить срок его службы.
→ Для того чтобы избежать вибрационных завихрений в системе отопления, необходимо проверять наличие прямых участков трубы до и после установки.
→ Для более точной настройки балансировочного клапана используется специальный расходомер, а также таблица перепада и расхода.
→ Способ крепления подбирается отдельно для каждого посадочного места. Он может быть резьбовым, болтовым или фланцевым.
→ Рекомендуется продублировать клапаны простыми шаровыми кранами, чтобы более плотно перекрыть поток рабочей системы и предохранить ее от поломки.
→ Чтобы отрегулировать отопление в помещении, нужно открыть все клапаны, дать теплоносителю нагреться до температуры 80°С. Далее нужно измерить температуру во всех радиаторах с помощью градусника. Разница температур устраняется неполным закрытием вентилей. Первый закрывается на 1,5 оборота, в средних - на 2,7. Повторите измерения через 20 минут и отрегулируйте краны еще раз.
ENERGETIK.UZ


Советы
Когда встает вопрос о том, какой клапан выбрать, нужно руководствоваться принципами:
→ Перед монтажом необходимо слить воду, а затем промыть отопительный трубопровод.
→ Важно разместить изделие на прямом участке трубы. Это позволит избежать турбулентности внутри контуров.
→ Не забудьте соблюсти поток горячей воды. Этот показатель можно найти на корпусе изделия.
→ При монтаже важно следить за положением шпинделя и других деталей. Они должны соответствовать всем стандартам и требованиям.
→ После монтажа важно осуществить настройку клапана для его нормального функционирования.

Также выберите тип системы отопления:
→ В динамических системах применяют радиаторные термостаты, которые моментально откликаются на изменения температуры воздуха в квартире. В результате расход теплоносителя постоянно меняется. Они оснащены автоматическими балансировочными клапанами. Они сами поддерживают уровень напора воды в системе, стабилизируют перепады.
→ Для статических систем отопления предназначены ручные балансировочный и краны. Эти недорогие, но хорошо регулируемые балансировочные клапаны необходимы для любой системы отопления. Они значительно увеличивают уровень комфорта в комнате. С ними систему отопления легче поддерживать в оптимальном состоянии. Клапан можно использовать для быстрого перекрытия потока и предотвращения разрыва труб. При правильной настройке и балансировке система снижает количество потребляемых носителей, тем самым экономя на счетах за коммунальные услуги.

Как только в помещении установится некомфортная температура, примените клапан и баланс теплоотдачи восстановится.
