Характерные неисправности трансформаторов и способы их устранения
14 Feb 2019 в 18:03
1. «Старение» межлистовой изоляции магнитопровода, отдельные местные повреждения ее, замыкание отдельных листов. Признаки повреждения — увеличение тока и потерь холостого хода, быстрое ухудшение состояния масла, понижение его температуры вспышки, повышение кислотности масла и понижение пробивного напряжения.
2. «Пожар» стали, повреждение изоляции стяжных болтов, замыкание листов магнитопровода, касание в двух местах магнитопровода каких-нибудь металлических частей, в результате чего образуются замкнутые контуры для вихревых потоков. Признаки повреждения — повышение температуры трансформатора, появление газа черного или бурого цвета в газовом реле, воспламеняющегося при поджоге. Масло меняет цвет, становится темным и имеет резкий специфический запах вследствие разложения (крекинг-процесс).
3. Ослабление прессовки магнитопровода, свободное колебание крепящих деталей, колебание крайних листов магнитопровода. Признаки повреждения — ненормальное гудение, дребезжание, жужжание. Эти же признаки могут быть и следствием повышения против нормального первичного напряжения.
4. «Старение» и износ изоляции. Износ изоляции может произойти из-за длительной эксплуатации трансформатора, однако наблюдается и преждевременный износ, который является результатом частых перегрузок или недостаточно интенсивного охлаждения при номинальной нагрузке. Ухудшение условий охлаждения может произойти из-за осадков шлама на обмотки, загрязнения междуобмоточных промежутков и при «старении» масла.
В практике принято следующее разделение изоляции по классам годности:
1 -й класс — изоляция эластичная, мягкая, не дает трещин и деформаций; такая изоляция считается хорошей;
2-й класс — изоляция твердая, прочная, без трещин, не дает трещин и деформаций при нажатии рукой и с трудом отделяется с помощью ножа;
такое состояние изоляции считается удовлетворительным;
3-й класс — изоляция хрупкая, при нажатии или постукивании расслаивается или появляются мелкие трещины и деформации;
4-й класс — изоляция имеет трещины, при нажатии рукой осыпается, замечаются оголенные участки; изоляция считается плохой, и требуется смена обмоток.
Для определения прочности изоляционных прокладок в ремонтной практике проверка состояния электрокартона производится на образцах, вырезанных из изоляции различных частей трансформаторов. Вырезанную полоску электрокартона сгибают пальцами под прямым углом или складывают вдвое без сдавливания листа сгиба.
Если при полном сгибе вдвое электрокартон не ломается, изоляция считается хорошей, если при полном сгибе ломается, то удовлетворительной, т. е. ограниченно годной, а если картон ломается еще при сгибе до прямого угла, то негодной.
5. Витковое замыкание в обмотках. Такое замыкание возникает при разрушении изоляции обмотки вследствие ее износа, деформация обмоток при КЗ, толчка нагрузки, различного рода перенапряжениях в аварийных режимах, снижениях уровня масла до обнажения обмоток и в других случаях. Признаки повреждения — работа газовой защиты на отключение трансформатора с выделением горючего газа бело-серого или синеватого цвета; ненормальный нагрев трансформатора с характерным бульканьем, неодинаковое сопротивление обмоток фаз при измерении их постоянным током. При значительных витковых замыканиях приводится в действие максимальная защита.
6. Обрыв обмотки, возникающий при сгорании выходных концов вследствие термического действия и электромеханических усилий токов короткого замыкания, плохой пайки проводников, выгорании части витков при витковых замыканиях. Признаки повреждения — работа газовой защиты вследствие образования дуги в месте обрыва.
7. Пробой и перекрытие внутренней и внешней изоляции трансформатора. Причинами перекрытия могут являться значительный износ изоляции, появление в ней трещин, в которые попадает грязь и сырость, а также атмосферные и коммутационные перенапряжения.
Рассмотрим более подробно возможные неисправности силовых
трансформаторов.
Трансформаторы российского производства просты по конструкции, надежны и удобны в эксплуатации.
Случаи повреждения трансформаторов вызваны: нарушением действующих правил эксплуатации, аварийными и ненормированными режимами работы, старением изоляции обмоток, некачественной сборкой их на заводе или при монтаже и ремонте. Опыт монтажа и ремонта трансформаторов показывает, что две трети повреждений возникает в результате неудовлетворительного ремонта, монтажа и эксплуатации и одна треть — вследствие заводских дефектов. Основные повреждения приходятся на обмотки, отводы, выводы и переключатели (около 84%).
Наиболее серьезная неисправность трансформаторов возникает при повреждении магнитопроводов («пожар стали»), вследствие нарушения изоляции между отдельными листами стали и стягивающими их болтами.
В стыковых магнитопроводах причиной аварий бывает нарушение изоляции в стыках между ярмом и стержнями. Местные нагревы стали магнитопровода возникают в результате разрушения или износа изоляции стяжных болтов, повреждения междулистовой изоляции и плохого контакта электрических соединений.
Междувитковые замыкания в обмотках и секционные пробои и замыкания возникают при толчкообразных нагрузках или коротких замыканиях и в результате деформации секций от механических усилий при токах короткого замыкания и при повреждении изоляции трансформации от атмосферных перенапряжений. Обрывы заземления магнитопрода также приводят к повреждению трансформатора, поэтому все металлические части магнитопровода, кроме стяжных шпилек, соединяют с баком трансформатора, который надежно заземлен полоской луженой жести или латуни толщиной 0,5 мм и шириной 25—30 мм. Способы заземления магнитопровода зависят от его конструкции. Это соединение может быть выполнено перемычкой между вертикальным прессующим болтом и болтом, крепящим крышку к баку трансформатора. При ремонте трансформатора следят за исправностью описанного заземления.
Обмотки—наиболее уязвимая часть трансформаторов, часто выходящая из строя. Наиболее распространенные повреждения обмотки — замыкания межу витками и на корпус, междусекционные пробои, электродинамические разрушения, обрыв цепи. Перечисленные повреждения происходят в результате естественного износа изоляции, нарушения ее механической прочности при сроке работы выше 15 лет. Изоляция разрушается также при длительных перегрузках трансформатора, сопровождаемых перегревом обмоток (около 105 °С).
При сквозных токах КЗ вследствие динамических усилий наблюдается деформация обмоток, сдвиг их в осевом направлении и, как правило, механическое разрушение изоляции. Отгорание выводных концов, электродинамические усилия, небрежное соединение концов вызывают обрыв цепи обмоток, замыкание их на корпус или пробои с выходом трансформатора из строя.
При экстуатации могут наблюдаться потрескивания внутри трансформатора, свидетельствующие о том, что между обмотками или их ответвлениями и корпусом происходят разряды (обмотки и металлические
части магнитопроводов в трансформаторах представляют собой обкладки конденсатора). Это явление возникает в результате замыканий обмоток или ответвлений на корпус трансформатора при перенапрежениях или обрыве сети заземления. В этом случае трансформатор должен быть немедленно отключен, после чего газ необходимо проверить на горючесть и отобрать пробу газа для проведения химического анализа.
Основные неисправности выводов трансформаторов: трещины, сколы и разрушения изоляторов в результате атмосферных перенапряжений, наброса металлических предметов или попадания животных на трансформатор, что приводит к междуфазному короткому замыканию на выводах, загрязнения изоляторов, некачественная армировка и уплотнение, срыв резьбы стержня при неправильном навинчивании и затягивании гайки.
Наиболее характерные повреждения выводов — течь масла между фланцем вывода и крышкой, в армировке или в месте выхода стержня. Фланец представляет собой чугунную обойму и предназначен для крепления фарфорового вывода (изолятора) на крышке трансформатора, фарфоровый изолятор армирован во фланце армировочной замазкой, фланец закрепляется на крышке трансформатора болтами. Между фланцем и крышкой тотно уложена резиновая прокладка, на которую следует обратить внимание при ремонте.
Наиболее частые повреждения переключателей — оплавление или полное выгорание контактных поверхностей, вызываемое термическим действием токов короткого замыкания при недостаточном давлении (нажатии) подвижных контактов на неподвижные или при неполном их соприкосновении между собой.
Нарушение прочности сварных швов и недостаточная плотность прокладки между баком и крышкой вызывает течь масла из бака.
Устраняют течь масла сваркой, а небольшие волосяные трещины ликвидируют чеканкой. Материалом для покрышечного уплотнения служит маслоупорная резина (марок С-90 и М-14) и пробковая прокладка; в отдельных случаях применяют картон неэлектрический, хлопчатобумажную или пеньковую веревку, асбестовый шнур. Прокладка из листового материала (клингерита, резины и пробкового листа) состоит из отдельных частей, которые соединены клеем или лаком.
Аварии, связанные с пожаром трансформаторов. При грозовом разряде и перекрытии ввода трансформатора может возникнуть пожар трансформатора. Масло, вытекающее под давлением, загорается.
При возникновении пожара трансформатора необходимо снять с него напряжение (если он не отключился от действия защиты), вызвать пожарную команду, известить руководство предприятия и приступить к тушению пожара. При тушении пожара следует принять меры для предотвращения распространения огня, исходя из создавшихся условий. При фонтанировании масла из вводов и поврежденных уплотнений необходимо для уменьшения давления масла спустить часть масла в дренажные устройства. При невозможности ликвидировать пожар основное внимание должно уделяться защите от огня расположенных рядом трансформаторов и другого неповрежденного оборудования.

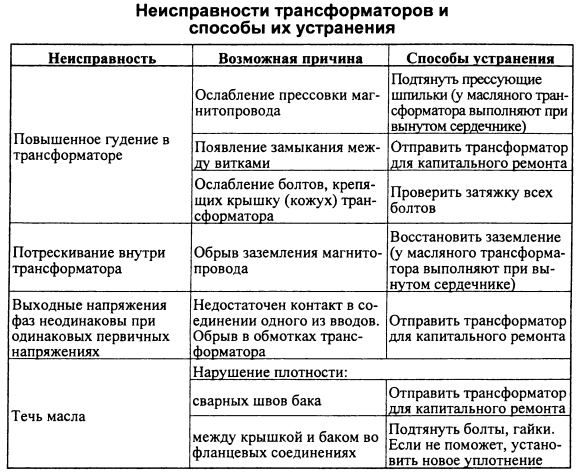

Неисправности трансформаторов и
способы их устранения
Если признаков повреждения (потрескивания, щелчки внутри бака, выброс масла) не выявлено, а сигнал газовой защиты появился, то отбирать пробы газа на анализ можно без отключения трансформатора. При обнаружении горючего газа или газа, содержащего продукты разложения, трансформатор должен быть немедленно отключен, после чего на нем должны быть проведены измерения и испытания.
Если проверкой установлено, что выделяется негорючий газ и в нем отсутствуют продукты разложения, то устанавливают наблюдение за работой трансформатора и последующим выделением газа. При учащении появления газа в реле и работы защиты на сигнал трансформатор следует отключить.
Совместное срабатывание газовой и дифференциальной защит трансформатора говорит о серьезных повреждениях внутри трансформатора.
Газовая защита. В случаях ложного срабатывания газовой защиты допускается одно повторение включения трансформатора при отсутствии видимых внешних признаков его повреждения. Если отключение трансформатора произошло в результате действия защит, которые не связаны с его повреждением, можно включать трансформатор в сеть без его проверки.
Газовая защита может срабатывать ложно по следующим причинам:
• сотрясения трансформатора в результате воздействия больших токов перегрузки, проходящих по его обмоткам, а также сквозных токов короткого замыкания за трансформатором;
• ненормальная вибрация при пуске и остановке вентиляторов и циркуляционных насосов у трансформаторов с принудительными системами охлаждения от возникающих перетоков и толчков масла в трубопроводах;
• в результате несвоевременной доливки масла и снижения его уровня;
• неправильная установка трансформатора, при которой возможен значительный выброс воздуха через газовое реле, то же может быть и при доливке масла в трансформатор.

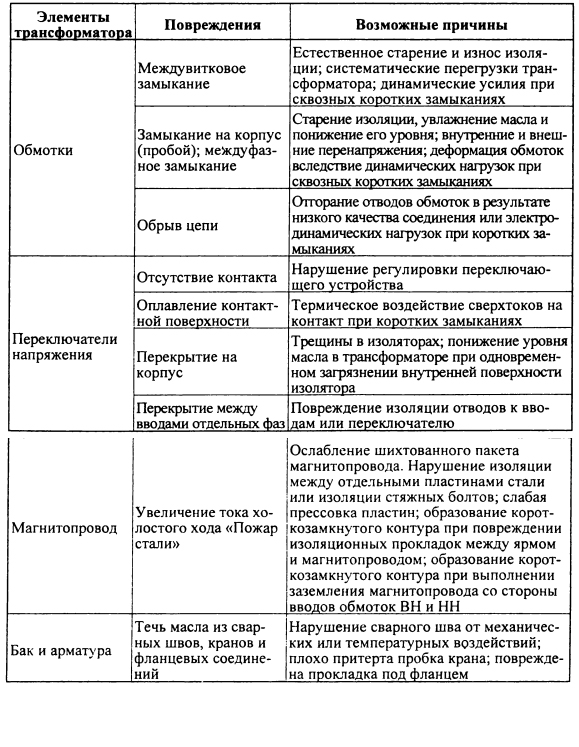

Возможные причины повреждения силовых трансформаторов
При очистке и регенерации масла и всех работах в масляной системе, проверке газовой защиты или ее неисправности отключающий элемент газовой защиты должен быть переведен на сигнал.
Ввод газовой защиты на отключение после вывода ее из работы производится через сутки, если не было скопления воздуха в газовом реле, в противном случае включение производят через сутки после прекращения выделения воздуха. Если уровень масла в масломерном стекле повысился очень высоко и быстро, нельзя до выяснения причины открывать пробки, прочищать дыхательную трубку без размыкания цепи отключения реле.
Если газовая защита сработала с действием на сигнал в результате накопившегося в реле воздуха, необходимо выпустить воздух из реле и перевести цепь отключения защиты на сигнал. При отключении трансформатора от газовой защиты и обнаружении при проверке в реле горючего газа — повторное включение трансформатора запрещается.
О характере повреждения внутри трансформатора можно предварительно судить по цвету выделяющегося в реле газа. Желтый цвет газов свидетельствует о повреждении дерева, беловато-серый — бумаги, а черный — масла.
Для проверки горючести газов зажигают спичку и подносят ее к чуть приоткрытому верхнему крану реле. Горючесть газов свидетельствует о внутреннем повреждении трансформатора.
