Контурное тестирование
5 Nov 2023 в 10:29
Контурное тестирование "КТ" (loop tests/check) осуществляется по утвержденным программам (процедурам) ПНР, которые предусматривают последовательность операций.
Основания для проведения "КТ":
♦ официальная передача систем из СМР в ПНР. Подписывается Заказчиком, монтажной компанией и отделом ПНР. Затем специалисты по ПНР проводят проверку Систем управления и Контрольно-измерительных приборов и автоматики (КИПиА) с целью выявления проблем, которые могут влиять на качество и сроки проведения ПНР и они фиксируют их.
♦ официальная передача программы проведения "КТ" Заказчиком представителю Подрядчика, который выполняет ПНР. Если программа составлена некорректно, ее необходимо согласовать с Заказчиком.

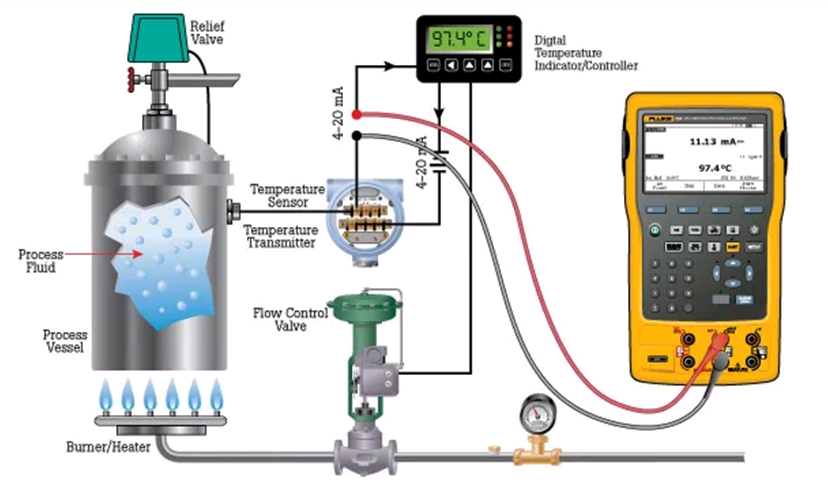

Пример контурного тестирования для самой простой схемы: датчик температуры — ПЛК.
Термосопротивление
♦ Отключить сопротивление от датчика;
♦ Используя калибратор или подобное устройство, имитировать температуру (0%, 50% и 100% диапазона), плавно увеличивая и уменьшая значение;
♦ Проверить показания (окружающей среды) при необходимости после повторной установки или измерить омметром перед восстановлением подключения;
♦ Проверить восстановление подключения сенсорного элемента к датчику.
♦ Перед началом тестирования необходимо проверить физическое расположение датчика, установленные параметры и идентификационный номер согласно проектной документации.
Термопара
♦ Если датчик поддерживает протокол HART, подключить полевой коммуникатор.
♦ Затем проверить показания и выполнить синхронизацию диапазона с системой автоматической регулировки.
♦ Проверить разомкнутый контур и показания температуры окружающей среды.
Пример loop tests/check для индикатора уровня:
Процедура тестирования поплавкового уровнемера
♦ Перед тестированием необходимо проверить физическое расположение датчика, назначенные параметры и идентификационный номер согласно проектной документации.
Последовательность тестирования:
♦ Определить плотность измеряемой жидкости и подготовить ее для тестирования;
♦ Закрыть соединение для технологической жидкости (верхнее и нижнее);
♦ Снимите заглушку отдушины (верхнюю);
♦ Снимите крышку сливного отверстия (нижнюю) и откройте сливной клапан;
♦ Подключить колонку с испытательной жидкостью к сливному клапану, подающую жидкость согласно нижеследующим указаниям;
♦ Для уровнемера, измеряющего одну фазу жидкости, необходимо указать нулевое значение (4 мА) при пустом контейнере.
♦ Для уровнемера, измеряющего раздел фаз, необходимо указать нулевое значение (4 мА) при полностью заполненном контейнере жидкостью меньшей плотности;
♦ Для уровнемера, измеряющего одну фазу жидкости, необходимо указать максимальное значение (20 мА) при контейнере, заполненном испытательной жидкостью.
♦ Для уровнемера, измеряющего раздел фаз, необходимо указать максимальное значение (20 мА) при полностью заполненном контейнере жидкостью большей плотности;
♦ Выполнить слив и продувку воздухом контейнера;
♦ Закрыть сливной клапан;
♦ Вернуть заглушки на их места;
♦ Открыть соединение технологической жидкости.
♦ Если доступ к преобразователю или контейнеру невозможен, необходимо использовать HART-коммуникатор.
♦ Проверить настройки преобразователя и отсутствие ошибок в журнале аварий преобразователя.
Контурное тестирование включает:
♦ проверку соответствия проектной схемы и фактической,проверку серийных номеров КИПиА и автоматики, подключения.
♦ Проводятся испытания кабельной линии с использованием повышенного напряжения (это оформляется отдельным протоколом испытаний).
♦ Выполняется "холодная" проверка кабелей и клеммных соединений. Выявляются ошибки монтажа, а также фиксируются замечания по проектной документации, качеству монтажа, наличию постоянного напряжения на Системы автоматического управления.
Заключительной фазой ПНР являются функциональные испытания. "ФИ" производятся после предоставления Заказчику подписанных протоколов о проведении "КТ".
"КТ" используется при выполнении ПНР HVAC/ОВКВ (вентиляция и кондиционирование), а также в технологических узлах.
В общем, "КТ" исполняют 2 специалиста: один имитирует работу КИПиА и автоматики в полевых условиях, другой получает сигнал в ПЛК. Если сигналы передаются корректно, составляется протокол.
Категория: КИПиА
