Измерение температуры

8 Aug 2020 в 12:51
Температурой — называют величину, характеризующую тепловое состояние тела. Согласно кинетической теории температуру определяют как меру кинетической энергии поступательного движения молекул. Отсюда температурой называют условную статистическую величину, прямо пропорциональную средней кинетической энергии молекул тела.
В соответствии с Международной практической температурной шкалой 1968 г. основной температурой является термодинамическая температура, единица которой — Кельвин (К), но на практике чаще применяется температура Цельсия, единица которой — градус (С), равный Кельвину.

Для изменения температур применяется контактные и бесконтактные методы. Для реализации контактных методов измерения применяются:
термометры расширения
• стеклянные
• жидкостные
• манометрические
• биметаллические
• дилатометрические
термопреобразователи
• термосопротивления (проводниковые и полупроводниковые)
• термоэлектрические преобразователи
Бесконтактные измерения температуры осуществляются пирометрами (квазимонохроматическими, спектрального отношения и полного излучения).

Контактные методы измерения более просты и точны, чем бесконтактные. Но для измерения температуры необходим непосредственный контакт с измеряемой средой и телом. И в результате этого может возникать, с одной стороны, искажение температуры среды в месте измерения и с другой несоответствие температуры чувствительного элемента и измеряемой среды.
Серийно выпускаемые термометры и термопреобразователи охватывают диапазон температур от — 260 до 2200°С и кратковременно до 2500°С. Бесконтактные средства измерения температуры серийно выпускаются на диапазон температур от 20 до 4000°С.

Термометры стеклянные

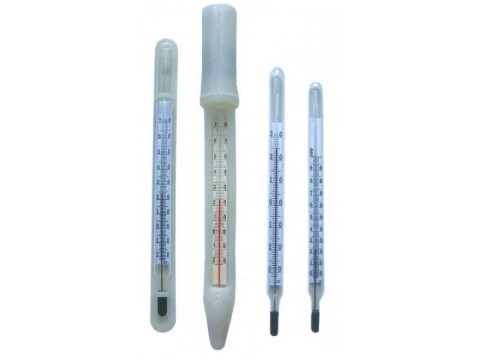

Принцип действия основан на зависимости объемного расширения жидкости от температуры. Отличаются высокой точностью, простотой устройства и дешевизной. Однако стеклянные термометры хрупки, как правило, не ремонтопригодны, не могут передавать показания на расстояние.
ENERGETIK.UZ

Основными элементами конструкции являются резервуар с припаянным к нему капилляром, заполненные частично термометрической жидкостью, и шкала.
Конструктивно различаются палочные термометры со шкалой, вложенной внутрь стеклянной оболочки. У палочных термометров шкала наносится непосредственно на поверхность толстостенного капилляра. У термометров с вложенной шкалой капилляр и шкальная пластина с нанесенной шкалой, заключены в защитную оболочку, припаянную к резервуару.
Стеклянные термометры расширения выпускаются для измерения температур от -100 до 600°С.
Выпускаются также ртутные электроконтактные термометры, предназначенные для сигнализации или поддержания заданной температуры. Термометры выпускаются с заданным постоянным контактом (ТЗК) или с подвижным контактом (ТПК).
Точность показаний термометров зависит от правильности их установки. Важнейшим требованием, предъявляемым при установке, является обеспечение наиболее благоприятных условий притока тепла от измеряемой среды к термобаллону и наименьший отвод тепла от остальной части термометра во внешнюю среду. Большей частью термометры устанавливают в защитную оправу.

Манометрические термометры
Манометрические термометры предназначены для непрерывного дистанционного измерения температуры жидких и газообразных нейтральных сред в стационарных условиях.

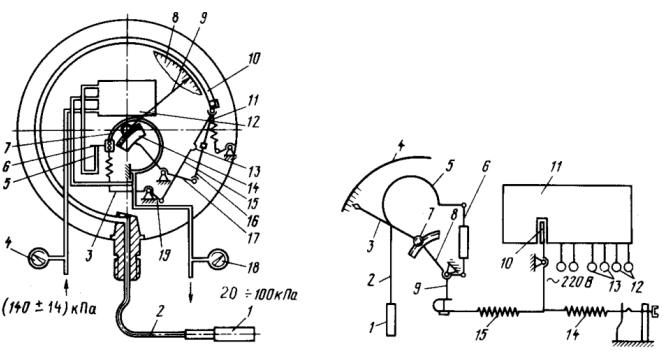

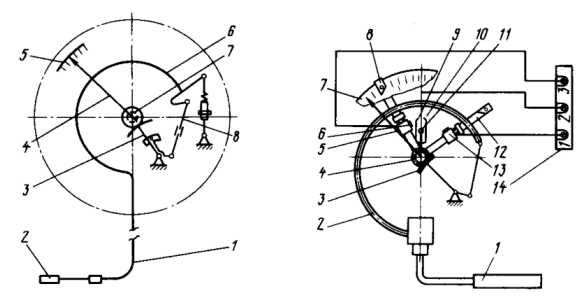

Принцип действия основан на измерении давления (объема) рабочего вещества в замкнутом объеме в зависимости от температуры чувствительного элемента. Основными частями манометрических термометров являются термобаллон (чувствительный элемент), капилляр и деформационный манометрический преобразователь, связанный со стрелкой прибора.
ENERGETIK.UZ

ENERGETIK.UZ

В зависимости от агрегатного состояния вещества, заполняющего систему, манометрические термометры делятся на жидкостные, газовые и парожидкостные (конденсатные). В качестве заполнителей термосистем применяются: в газовых манометрических термометрах — азот, в жидкостных — полиметилоксановые жидкости, в парожидкостных -ацетон, метил хлористый, фреон.
Измерение температуры контролируемой среды воспринимается заполнителем через термобаллон и преобразуется в изменение давления, под действием которого манометрическая трубчатая пружина с помощью тяги и сектора перемещает стрелку относительно шкалы.
В зависимости от выполняемых функций манометрические термометры разделяются на показывающие, самопишущие, комбинированные, бесконтактные, с наличием устройств для телеметрической передачи, сигнализации, регулирования или без них.
ENERGETIK.UZ

В зависимости от способа соединения термобаллона с корпусом, термометры могут быть местные и дистанционные. В зависимости от формы диаграммы и поля записи, самопишущие термометры подразделяют на дисковые, ленточные. В зависимости от типа механизма для передвижения диаграммных лент самопишущие термометры изготовляют с часовым или электрическим приводом.
Достоинством манометрических термометров являются: возможность измерения температуры без использования дополнительных источников энергии, сравнительная простота конструкции, возможность автоматической записи показаний, взрывобезопасность, нечувствительность к внешним магнитным полям.
К недостаткам относятся: относительно невысокая точность измерения, трудность ремонта при разгерметизации измерительной системы, низкая прочность капилляра, небольшое расстояние дистанционной передачи показаний, значительная инерционность.

Термопреобразователи сопротивления
ENERGETIK.UZ

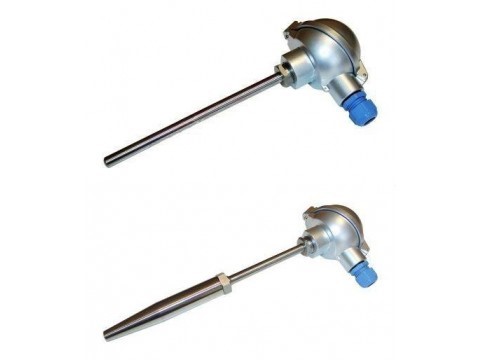

Термопреобразователи сопротивление применяются для измерения температур в пределах от -260 до 750°С. Принцип действия основан на свойстве проводника изменять свое электрическое сопротивление с изменением температуры. Основными частями термопреобразователя сопротивления являются: чувствительный элемент, защитная арматура и головка преобразователя с зажимами для подключения и соединительных проводов.
Чувствительные элементы медных термопреобразователей представляют собой проволоку, покрытую эмалевой изоляцией, которая бифилярно намотана на каркас, либо без каркаса, помещенную в тонкостенную металлическую оболочку. Чувствительный элемент помещается в защитную арматуру.
Платиновая проволока не может быть покрыта слоем изоляции. Поэтому платиновые спирали располагают в тонких каналах керамического каркаса, заполненных керамическим порошком.
Этот порошок выполняет функции изолятора, осуществляет фиксацию положения спиралей в каналах и препятствует межвитковому замыканию.

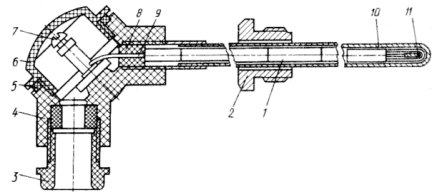

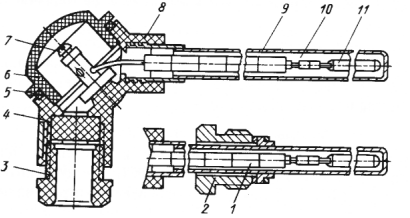

Термопреобразователи сопротивления выпускаются для измерений температур в диапазоне от -260 до 1100°С следующих исполнений: погружаемые и поверхностные, стационарные и переносные; негерметичные и герметичные; обыкновенные, пылезащищенные, водозащищенные, взрывобезопасные, защищенные от агрессивных сред и других внешних воздействий; малоинерционные, средней и большой инерционности; обыкновенные и виброустойчивые; одинарные и двойные; 1 — 3 классов точности.
Выпускаются термопреобразователи сопротивления следующих номинальных статических характеристик преобразования: платиновые -10П, 50П, 100П, медные -10М, 50М, 100М. Число в условном обозначении характеристики показывает сопротивление термопреобразователя при 0°С.
ENERGETIK.UZ

К числу достоинств следует отнести высокую точность и стабильность характеристики преобразователя, возможность измерять криогенные температуры, возможность осуществления автоматической записи и дистанционной передачи показаний.
К недостаткам следует отнести больше размеры чувствительного элемента, не позволяющие измерять температуру в точке объекта или измеряемой среды, необходимость индивидуального источника питания, значительная инертность.

Термоэлектрические преобразователи

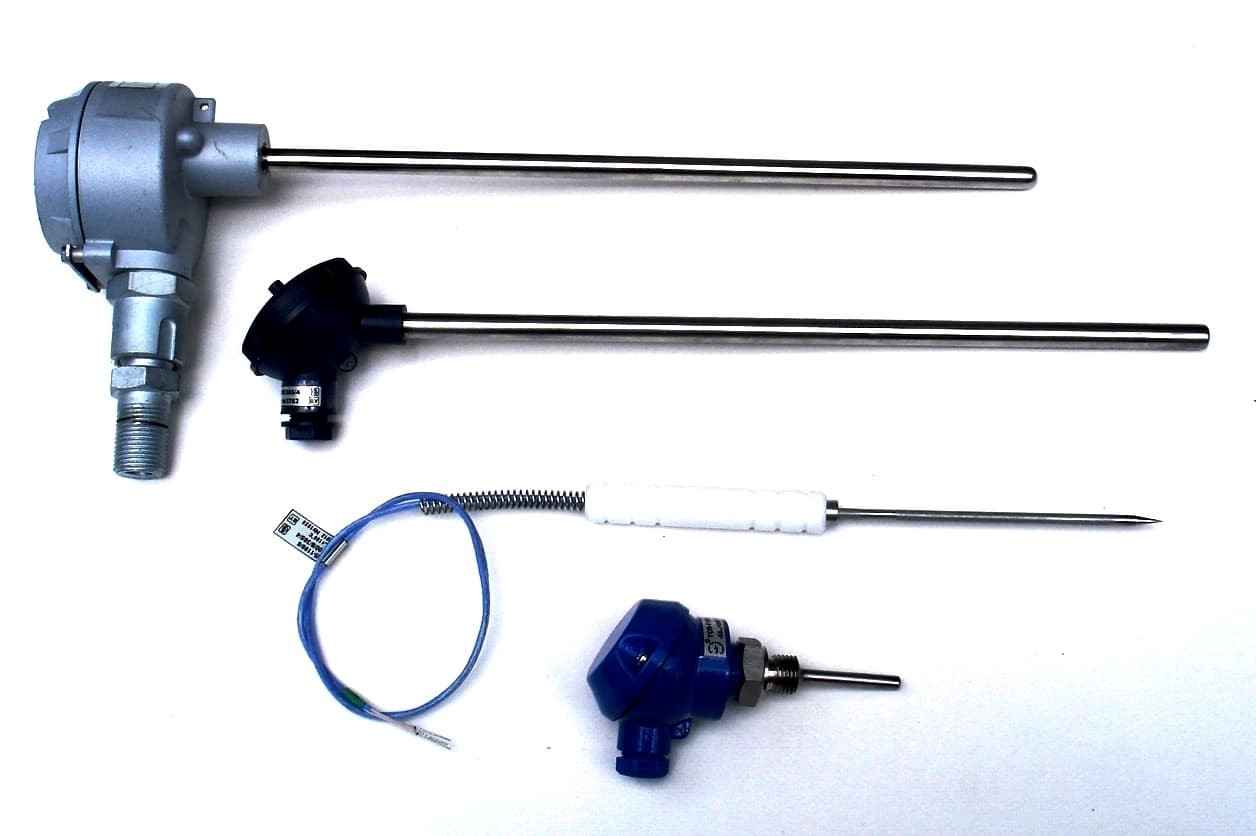

Термометры термоэлектрические представляют собой чувствительные элементы в виде двух проводов из разнородных металлов или полупроводников со спаянными концами. Действие термоэлектрического преобразователя основано на эффекте Зеебека — появлении термоЭДС в контуре, составленном из двух разнородных проводников, спаи которых нагреты до различных температур. При поддержании температуры одного из спаев постоянной можно по значению термоЭДС судить о температуре другого спая. Спай, температура которого должна быть постоянной, принято называть холодным, а спай, непосредственно соприкасающийся с измеряемой средой — горячим.
ENERGETIK.UZ

Термопреобразователи различают:
—По способу контакта с измеряемой средой — погружаемые, поверхностные.
—По условиям эксплуатации — стационарные, переносные, разового применения,
многократного применения, кратковременного применения.
—По защищенности воздействия окружающей среды — обыкновенные, водозащитные, защищенные от агрессивных сред, взрывозащищенные, защищенные от других механических воздействий.
—По герметичности к измеряемой среде — негерметичные, герметичные.
—По числу термопар — одинарные, двойные тройные.
—По числу зон — однозонные, многозонные.
ENERGETIK.UZ

Если температуру холодного спая поддерживать постоянной, то термоЭДС будет зависеть только от степени нагрева рабочего конца термопреобразователя , что позволяет отградуировать измерительный прибор в соответствующих единицах температуры . В случае отклонения температуры свободных концов от градуировочного значения, равного 0°С, к показаниям вторичного прибора вводиться соответствующая поправка. Температуру свободных концов учитывают для того, чтобы знать величину поправки.
Для вывода свободных концов термопреобразователя в зону с постоянной температурой служат удлиненные термоэлектродные провода. Они должны быть термоэлектрически идентичны термоэлектродам термопреобразователя.
Существует два способа подбора компенсационных проводов. Первый способ — подбирают провода, которые в паре с соответствующим электродом имеют термоЭДС. Его применяют в тех случаях, когда необходимо производить измерения с повышенной точностью. В случае недефицитных материалов и удовлетворительных эксплуатационных свойств провода изготовляют из тех же материалов, что и подключаемая термопара.

Таким образом, чтобы определить измеряемую температуру среды с помощью
термоэлектрического преобразователя, необходимо выполнить следующие операции:

• измерить термоЭДС в цепи преобразователя;
• определить температуру свободных концов;
• в измеряемую величину термоЭДС ввести поправку на температуру свободных концов;
• по известной зависимости термоЭДС от температуры определить измеряемую температуру среды.

В зависимости от материала термоэлектродов различают:
• термопреобразователи с металлическими термопарами из благородных и неблагородных металлов и сплавов;
• термопреобразователи с термопарами из тугоплавких металлов и сплавов.

Термопары из благородных металлов, обладая устойчивостью к высоким температурам и агрессивным средам, а также постоянной термоЭДС, широко пользуются для замера высоких температур в промышленных и лабораторных условиях. Термопары из неблагородных металлов и сплавов применяются доя измерения температур до 1000°С. Достоинством этих термопар является сравнительно небольшая стоимость и способность из развивать большие термоЭДС.
Для защиты термоэлектродов от механических повреждений и агрессивного действия среды, а также для удобства установки на технологическом оборудовании применяют защитную арматуру. Материал и исполнение арматуры могут быть различными в зависимости от назначения и области применения. Наиболее широко в качестве материалов используют высоколегированные стали и коррозионно — стойкие, жаропрочные и жаростойкие сплавы на основе железа, никеля, хрома и добавок алюминия, кремния, марганца.

Бесконтактное измерение температуры, основные понятия и законы излучения
О температуре нагретого тела можно судить на основании измерения параметров его теплового излучения, представляющего собой электромагнитные волны различной длины. Чем выше температура тела, тем больше энергии оно излучает.

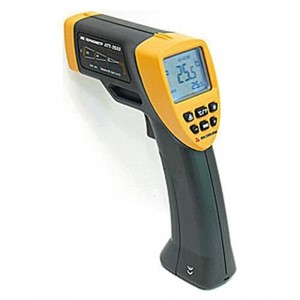

Термометры, действие которых основано на измерении теплового излучения, называют пирометрами. Они позволяют контролировать температуру от 100 до 6000 °С и выше. Одним из главных достоинств данных устройств является отсутствие влияния измерителя на температурное поле нагретого тела, так как в процессе измерения они не вступают в непосредственный контакт друг с другом. Поэтому данные методы получили название бесконтактных.

На основании законов излучения разработаны пирометры следующих типов:
1. пирометр суммарного излучения (ПСИ) – измеряется полная энергия излучения;
2. пирометр частичного излучения (ПЧИ) – измеряется энергия в ограниченном фильтром (или приемником) участки спектра;
3. пирометры спектрального отношения (ПСО) – измеряется отношение энергии фиксированных участков спектра.
ENERGETIK.UZ

В зависимости от типа пирометра различаются радиационная, яркостная, цветовая температуры.

Радиационной температурой реального тела Тр называют температуру, при которой полная мощность АЧТ равна полной энергии излучения данного тела при действительной температуре Тд.

Яркостной температурой реального тела Тя называют температуру, при которой плотность потока спектрального излучения АЧТ равна плотности потока спектрального излучения реального тела для той же длины волны (или узкого интервала спектра) при действительной температуре Тд.

Цветовой температурой реального тела Тц называют температуру, при которой отношения плотностей потоков излучения АЧТ для двух длин волн и равно отношению плотностей потоков излучений реального тела для тех же длин волн при действительной температуре Тд.
