Аналого-Цифровой Преобразователь

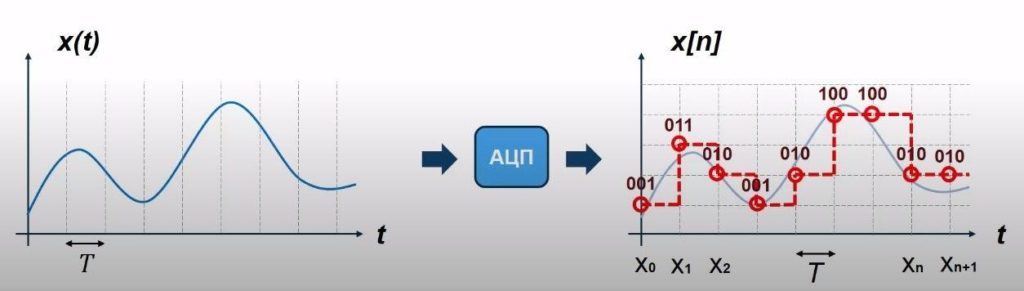

Это устройство, преобразующее входной аналоговый сигнал в дискретный цифровой код. АЦП осуществляет операции дискретизации и квантования. Напомню, при дискретизации, отсчеты непрерывного сигнала берутся только в определенные моменты или дискреты времени, а при квантовании значение сигнала в эти моменты времени округляется до одного из фиксированных уровней, квантованные уровни затем представляются в двоичном виде. Таким образом, мы получаем цифровой сигнал из аналогового.
Как устроен АЦП

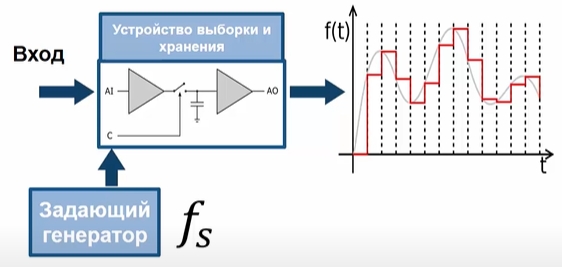

В большинстве АЦП есть устройство выборки и хранения, которые фиксируют и сохраняют значение напряжения на своем входе, в моменты замыкания ключа, а моменты замыкания ключа определяется задающим генератором, именно его частота и определяет частоту дискретизации выходного сигнала. Сигнал на выходе устройства выборки и хранения затем, округляется до одного из уровней квантования.
Как же АЦП понимает, с каким уровней квантования проассоциировать значение сигнала?

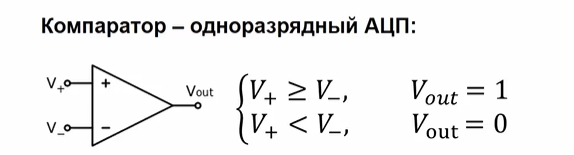

Рассмотрим простейший одноразрядный АЦП, компаратор. Он принимает на свой вход два значения напряжения, в том случае, если напряжение на первом входе больше чем на втором, он выдает логическую единицу, в противном случае 0.
Допустим, мы зафиксировали значение на втором ходе, это наш пороговый уровень, и когда изменяющейся во времени сигнал на первом входе больше этого уровня, устройство показывает 1, когда меньше 0.

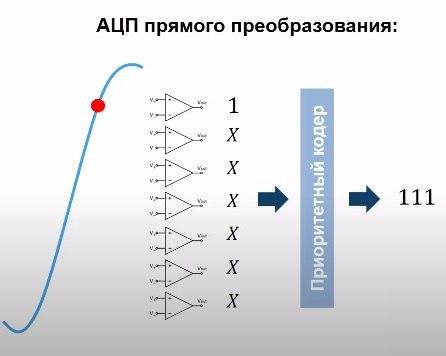

Теперь представим, что компараторов несколько, когда входной сигнал превышает определённый уровень, срабатывает соответствующий компаратор, выходы всех компараторов затем преобразуется схемой приоритетного кодера в двоичное представление. АЦП в которых каждом из уровней квантования соответствует компаратор называются АЦП прямого преобразования или флеш АЦП.
Характеристики АЦП
Во-первых, АЦП отличаются по частоте дискретизации, она определяется задающим генератором. В зависимости от назначения частота дискретизации может измеряться в килогерцах, мегагерцах и даже гигагерц.
Далее идет разрядность, то есть количество бит в коде, которыми мы представляем отсчеты сигнала. От количества бит, зависит количество уровней квантования, оно определяется, как 2 в степени количество бит, если у нас 3 бита, то это 8 возможных уровней квантования, если у нас 8 бит это 256 уровней.
Диапазон входного сигнала это минимальные и максимальные значения напряжения на входе АЦП при которых устройство работает корректно. Слишком маленький сигнал АЦП может не различить и принять за нулевой уровень, слишком большие могут вызвать искажения, которые приведут к потере информации. Обычно АЦП оперируют единицами вольт.

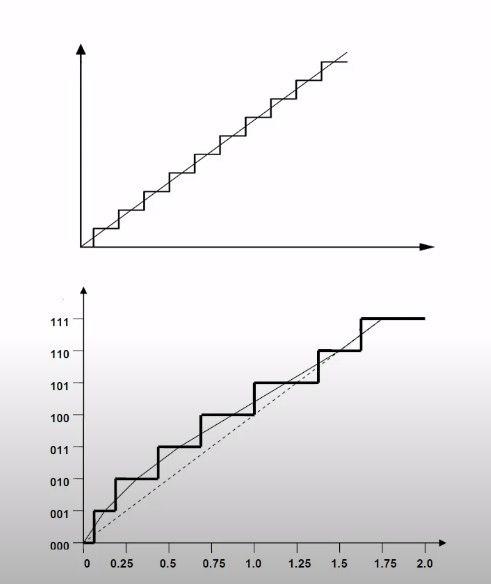

Передаточная характеристика — это по определению зависимость числового эквивалента выходного кода от величины входного аналогового сигнала, она имеет вид ступенчатой функции.

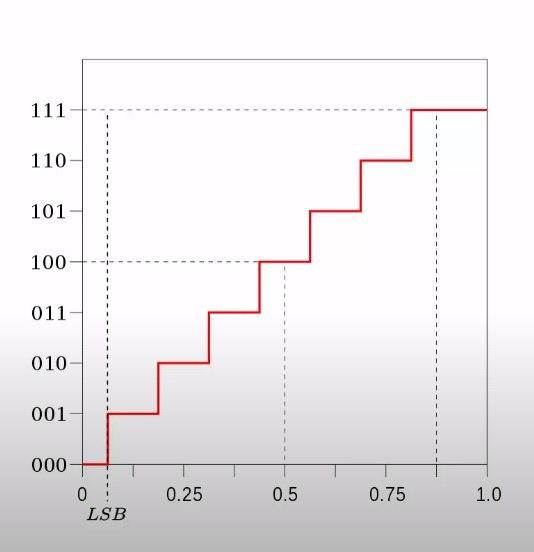

Посмотрим на рисунок выше, окрестность значения входного напряжения 0,5 вольт будет приравнено к четвертому уровню квантования, то есть значение к примеру 0,52 или 0,47 также будут представлены кодом 100.
Если мы рассматриваем АЦП с равномерным квантованием, то длина всех ступенек будет одинаковой, в некоторых АЦП специально используются неравномерное квантование, но их мы пока не рассматриваем. Неравномерность ступенек в АЦП с равномерным квантование это одна из характеристик неидеальности, мы называем ее нелинейностью.
Нелинейность АЦП
Нелинейность АЦП — это отличие реальной передаточной характеристики от линейной.

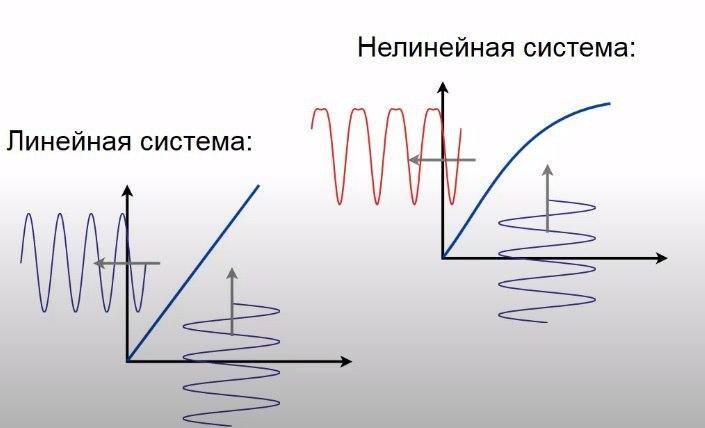

Линейная система передает входной сигнал на выход, без изменения его формы, возможно усиление или аттенюация.
Нелинейная система искажает форму выходного сигнала. В том случае, когда характеристика отличается от прямой линии, форма пиков сигнала изменяется это называется нелинейным искажением, крайне нежелательно явление. При искажениях мы безвозвратно теряем информацию.
Для АЦП, желательно, чтобы в рабочем диапазоне входных сигналов формы передаточных характеристик аппроксимировались прямой, но на практике небольшие отклонения все же присутствуют, поэтому для всех АЦП производитель указывает параметры интегральной и дифференциальной нелинейности.
Шум квантования

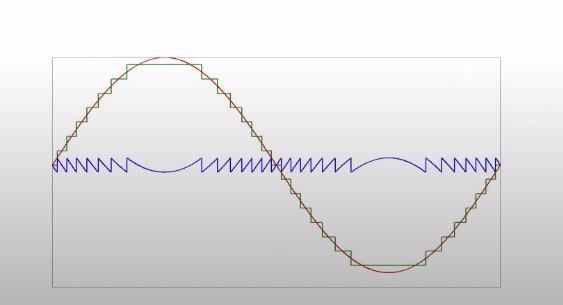

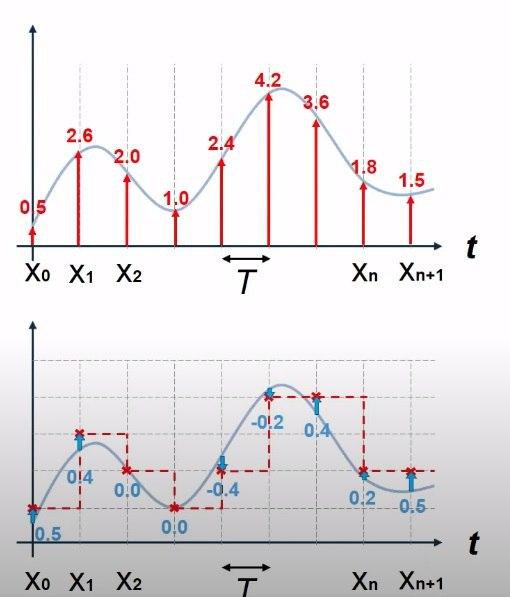

В АЦП происходит округление реального значения аналогового сигнала. Точность представления, то насколько близок уровень квантования к реальному значению зависит от разрядности АЦП, количества бит.
Сигнал ошибки или разницы мы называем шумом квантования, хотя шумом его можно считать только в рамках математической модели, так как он зависит от сигнала.
Если мы квантуем непрерывный сигнал, то и шум квантования будет непрерывным. Если мы говорим о квантовании дискретного сигнала, то и на ошибки также будет дискретным. Понятно, что для того чтобы уменьшить шум квантования надо повышать разрядность АЦП, но из-за этого увеличивается стоимость, энергопотребление, могут понизиться другие характеристики.
Существует техника уменьшения влияния шума квантования без увеличения разрядности, и с ними вы можете ознакомиться самостоятельно при желании.
Джиттер

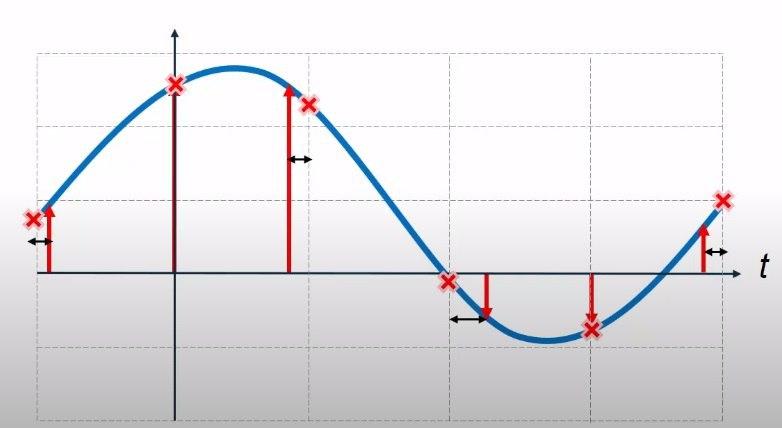

Джиттер это фазовый шум вызванный нестабильностью задающего генератора. Когда мы рассматриваем идеальный процесс дискретизации непрерывного сигнала, шаг временной сетке или период дискретизации неизменен, но в реальности импульсы задающего генератора могут идти не через равные промежутки времени, это приводит к тому что мы передаем устройству выборки и хранения не совсем то значение, которое должны были бы передать в случае идеально ровной временной сетки.
Эти отклонения, от так называемых реальных значений, также можно представить в виде дискретного шума. Нестабильность генераторов обычно измеряется в пика и фемпто секундах, поэтому на медленный АЦП она особо не влияет.
Шум квантования вносит гораздо больший вклад, но если сам сигнал изменяется очень быстро, если мы говорим о частотах дискретизации в сотни мегагерц и единицах гигагерц, то в этом случае уже джиттер может стать главной проблемой.
Цифро-Аналоговый Преобразователь
Цифро-аналоговый преобразователь — это устройство преобразующее входной цифровой сигнал в аналоговый.

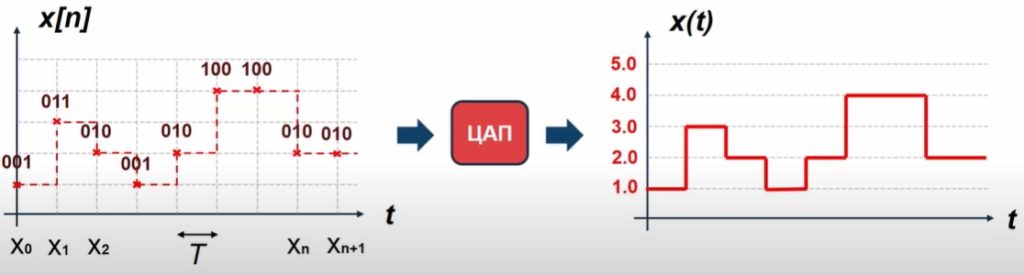

На вход устройства поступают дискретные отсчеты в виде цифрового кода, которые затем преобразуются в напряжение. Напряжение это соответствует набору уровней, как и случае с АЦП, многие ЦАП, используют равномерный уровни при преобразовании.
Уровень напряжения остается неизменным до момента прихода следующего отсчета на вход, таким образом формируется ступенчатый непрерывный сигнал, который в дальнейшем может быть сглажен фильтром нижних частот.
Один из простейших видов ЦАП широтно-импульсный модулятор (ШИМ) он часто используется для управления скоростью электромоторов.
