Схемы подключения шкафов NED
12 Feb 2023 в 16:13
Так уж получилось, пришлось работать со страным оборудованием производства AIR NED. Приточные установки приходится собирать по частям, сверля и закрепляя различные датчики, подключать шкафы ACW CR1 с контроллером CAREL. Так как оборудование было куплено несколько лет назад, то все схемы подключения были успешно потеряны. Обращение к поставщикам не дало результатов, поэтому пришлось разбираться методом тыка. Ниже будет подробное описание что и куда подключать.

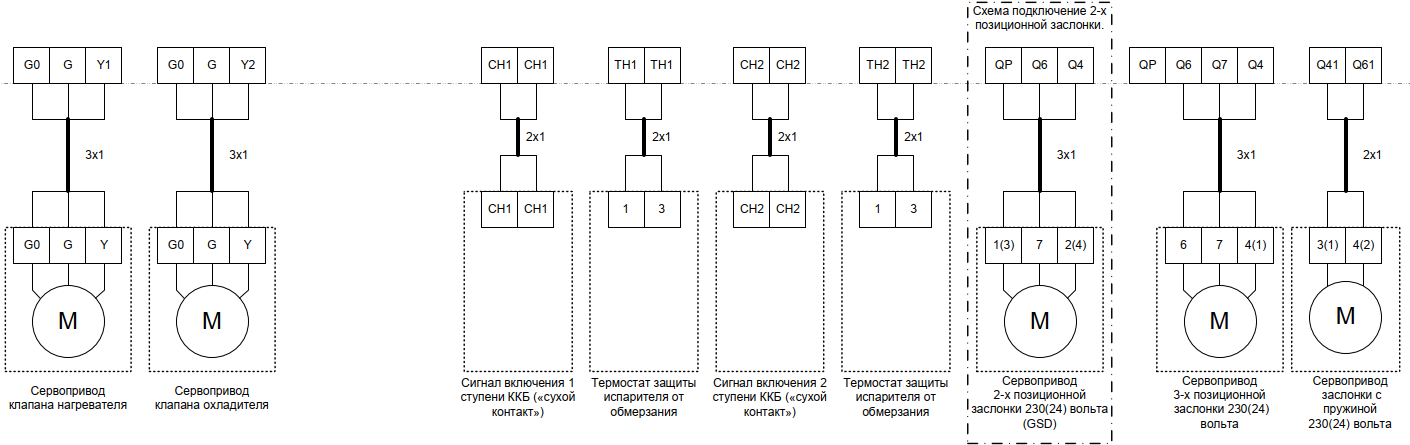

Для начала распишу клеммы, установленные в шкафах управления. Разобраться было делом времени.
CH1 и CH2 - управление ступенями компрессора ККБ
DF - дифференциальный манометр засорения фильтра (NC)
DP - дифференциальный манометр вентилятора (NO)
EH - авария компрессора ККБ
G0, G, A0 - клапан отопительной воды
G0, G, A1 - клапан охладителя
PS - пожарная тревога, при отсутствии - перемычка
PU - однофазный насос для отопительной системы
Q6 и Q7 - управление заслонкой без пружины (Q6 - норм. закрытый, Q7 - норм открытый)
Q61 - управление заслонкой с пружиной
QP - питание заслонок
RC - запуск ККБ
TH1 и TH2 - термостат защиты испарителя от замерзания
TK1 и TK2 - термоконтакты вентиляторов
TO - датчик наружной температуры (t)
TR - датчик комнатной t
TS - датчик приточной t
TV - датчик t воды
TZ - капилярный термостат защиты от замерзания

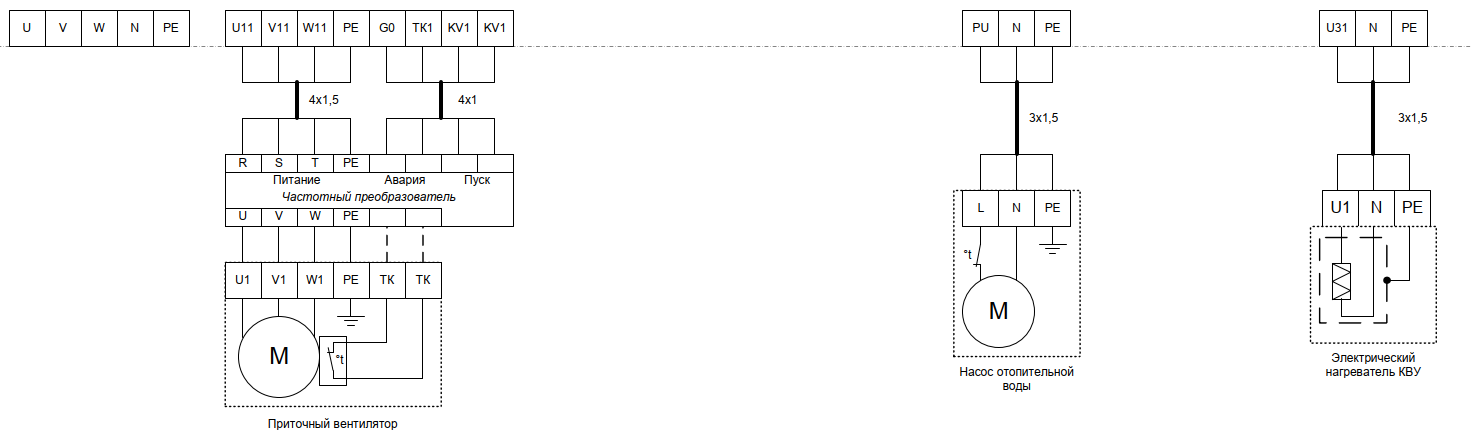

U11 V11 W11 - питание приточного вентилятора
U12 V12 W12 - питание вытяжного вентилятора
Отдельно хочется отметить подключение питания заслонок.
Клемма QP подключена к 24V, а клеммы Q4 и Q41 используют общий вывод питания и подключаются к QG (24V). Так вот, если заслонки используются на 220V/230V, то необходимо провода, отходящие на клеммы 24V и QG переподключить на клеммы 230 и QN. Как то так.

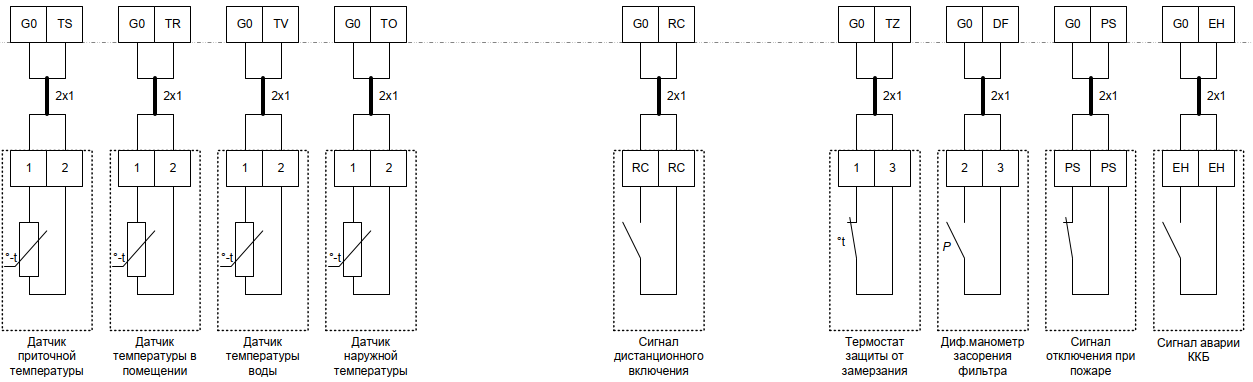

Так же имейте ввиду, что к клеммам DF, DP, PS, RC, EH, TZ, TK подключайте сухие контакты без потенциала!

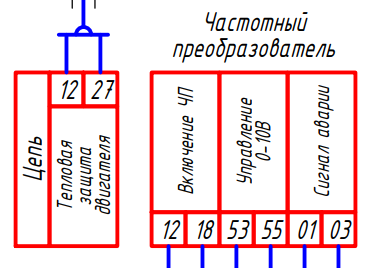

По поводу подключения частотного преобразователя - инвентора, смотри схему ниже. Скорее всего, подходит для DANFOSS VLT MICRO DriveR, вместо клеммы 27 может быть 29

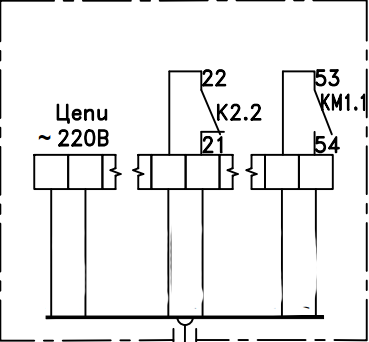

Подробнее про подключение ККБ:
Получил схемы от самого NED, поэтому, дополняю
Если у вас остались вопросы по поводу подключения данных шкафов ACW CR1 от AIRNED с контроллерами CAREL, либо непонятки с компоновкой приточной установки или не знаете какие именно датчики использовать, то обращайтесь на e-mail: скрыт. Возможно, чем-нибудь и помогу. И ещё, имейте ввиду, что за все действия отвечаете только вы сами, поэтому, подумайте, а потом делайте. Данная статья не является исчёрпывающей, в ней описан конкретный случай. У вас вполне себе может быть что-то другое.
