Давление вентилятора
14.11.2025 16:15
В паспорте вентилятора обычно указано давление, например ΔP = 800 Па, что часто воспринимается как «то, что должен показать манометр». На практике же замеры дают существенно меньшие значения, что вызывает вопросы у заказчика, надзора и даже у некоторых инженеров. В этой статье подробно объясняется, что реально означает паспортное давление, как правильно измерять давления дифманометром и трубкой Пито, почему на объекте показания всегда ниже, и самое главное — почему это НЕ признак неисправности системы.
Что означает давление на шильдике вентилятора
Указанное на табличке значение 800 Па — это приращение полного давления вентилятора, определяемое в лабораторных условиях.
Это давление включает:
- статическое давление (Pстат),
- динамическое давление (Pдин, зависящее от скорости).
Формула: 𝑃полн = 𝑃стат+𝑃дин
В лаборатории:
- поток выпрямлен,
- сопротивлений почти нет,
- воздуховоды идеально прямые,
- расход точно соответствует расчётному,
- измеряется именно полное давление.
Именно это значение вносится в паспорт.
Что мы фактически измеряем на объекте
На объекте у нас есть:
- дифференциальный манометр — только статическое давление;
- трубка Пито — измеряет статическое, динамическое и полное давление (в зависимости от подключения).
В реальной системе мы обычно измеряем только статическое давление, которое всегда меньше полного, указанного в паспорте.
Пример:
- паспортное полное давление: 800 Па
- динамическое (скоростное): 200–300 Па
- статическое: ~500–600 Па максимум даже в идеальной схеме.
Лаборатория vs реальный объект
В лаборатории:
- прямые каналы,
- ровный поток,
- фиксированный расход,
- отсутствие местных сопротивлений,
- точные измерительные станции.
На объекте:
- повороты,
- переходы,
- шумоглушители,
- обратные клапаны,
- тройники,
- турбулентность,
- утечки.
Поэтому реальная рабочая точка вентилятора никогда не совпадает с лабораторной.
Как измерять давление в реальной системе
Измерение статического давления (дифманометр)
Методика:
- Установить штуцер в прямом участке воздуховода.
- Откалибровать прибор.
- Подключить дифманометр.
- Замерить статическое давление.
- Статическое значение будет значительно ниже паспортного — это норма.
Измерение полного давления (трубка Пито)

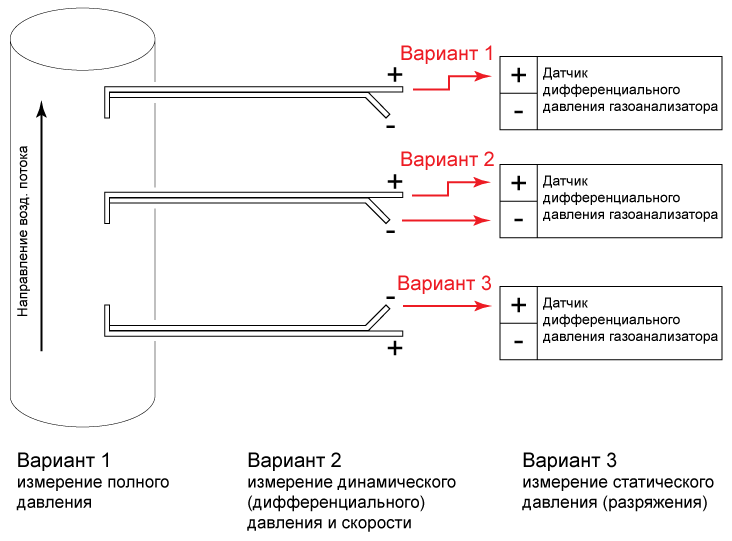

Трубка Пито имеет два канала:
- статический (боковые отверстия),
- скоростной (фронтальное отверстие).
Полное давление = разница скоростного и статического каналов.
Методика:
- Вставить трубку Пито в прямой стабильный участок.
- Подключить скоростной канал к «+», статический к «–».
- Считать полное давление.
Даже полное давление будет ниже паспортного, так как:
- участок не идеально прямой,
- поток не выпрямлен,
- присутствуют местные сопротивления.
Почему давление всегда ниже паспортного — по фактам
Местные сопротивления сразу «съедают» давление
Повороты, тройники, клапаны, переходы, шумоглушители — каждый элемент снижает давление.
Даже один поворот может поглотить 50–150 Па.
Вентилятор работает не в паспортной точке
Рабочая точка = пересечение:
- характеристики вентилятора,
- характеристики сети.
Любое отличии реального расхода от номинального → меняет давление.
Главное: пониженное давление НЕ означает, что система плохо работает
Это ключевой момент, который необходимо понять.
Статическое давление всегда меньше паспортного — так работает аэродинамика
Дифманометр НЕ может показать паспортные 800 Па, потому что он измеряет лишь статическое давление.
Паспортное значение включает динамическую составляющую, которая в замер не попадает.
Даже полное давление Пито будет ниже — это нормально
Потому что система:
- не идеальная,
- имеет сопротивления,
- работает в других режимах.
Паспортные параметры соответствуют лабораторным испытаниям, а не реальному монтажу.
Критерий работоспособности — не давление
Работу вентилятора оценивают НЕ по статическому давлению.
Правильная оценка включает:
- фактический расход воздуха,
- устойчивость рабочей точки,
- соответствие характеристике вентилятора,
- ток двигателя,
- соответствие проекту.
То, что давление ниже паспортного — не показатель неисправности.
Запомните!
«Факт пониженного давления по сравнению с паспортным значением не свидетельствует о неисправности вентилятора. Паспортное давление — это полное давление в лабораторных условиях, а замеры на объекте фиксируют статическое давление в реальной сети, где оно неизбежно ниже.»
В паспорте вентилятора обычно указано давление, например ΔP = 800 Па, что часто воспринимается как «то, что должен показать манометр». На практике же замеры дают существенно меньшие значения, что вызывает вопросы у заказчика, надзора и даже у некоторых инженеров. В этой статье подробно объясняется, что реально означает паспортное давление, как правильно измерять давления дифманометром и трубкой Пито, почему на объекте показания всегда ниже, и самое главное — почему это НЕ признак неисправности системы.
Что означает давление на шильдике вентилятора
Указанное на табличке значение 800 Па — это приращение полного давления вентилятора, определяемое в лабораторных условиях.
Это давление включает:
- статическое давление (Pстат),
- динамическое давление (Pдин, зависящее от скорости).
Формула: 𝑃полн = 𝑃стат+𝑃дин
В лаборатории:
- поток выпрямлен,
- сопротивлений почти нет,
- воздуховоды идеально прямые,
- расход точно соответствует расчётному,
- измеряется именно полное давление.
Именно это значение вносится в паспорт.
Что мы фактически измеряем на объекте
На объекте у нас есть:
- дифференциальный манометр — только статическое давление;
- трубка Пито — измеряет статическое, динамическое и полное давление (в зависимости от подключения).
В реальной системе мы обычно измеряем только статическое давление, которое всегда меньше полного, указанного в паспорте.
Пример:
- паспортное полное давление: 800 Па
- динамическое (скоростное): 200–300 Па
- статическое: ~500–600 Па максимум даже в идеальной схеме.
Лаборатория vs реальный объект
В лаборатории:
- прямые каналы,
- ровный поток,
- фиксированный расход,
- отсутствие местных сопротивлений,
- точные измерительные станции.
На объекте:
- повороты,
- переходы,
- шумоглушители,
- обратные клапаны,
- тройники,
- турбулентность,
- утечки.
Поэтому реальная рабочая точка вентилятора никогда не совпадает с лабораторной.
Как измерять давление в реальной системе
Измерение статического давления (дифманометр)
Методика:
- Установить штуцер в прямом участке воздуховода.
- Откалибровать прибор.
- Подключить дифманометр.
- Замерить статическое давление.
- Статическое значение будет значительно ниже паспортного — это норма.
Измерение полного давления (трубка Пито)
Трубка Пито имеет два канала:
- статический (боковые отверстия),
- скоростной (фронтальное отверстие).
Полное давление = разница скоростного и статического каналов.
Методика:
- Вставить трубку Пито в прямой стабильный участок.
- Подключить скоростной канал к «+», статический к «–».
- Считать полное давление.
Даже полное давление будет ниже паспортного, так как:
- участок не идеально прямой,
- поток не выпрямлен,
- присутствуют местные сопротивления.
Почему давление всегда ниже паспортного — по фактам
Местные сопротивления сразу «съедают» давление
Повороты, тройники, клапаны, переходы, шумоглушители — каждый элемент снижает давление.
Даже один поворот может поглотить 50–150 Па.
Вентилятор работает не в паспортной точке
Рабочая точка = пересечение:
- характеристики вентилятора,
- характеристики сети.
Любое отличии реального расхода от номинального → меняет давление.
Главное: пониженное давление НЕ означает, что система плохо работает
Это ключевой момент, который необходимо понять.
Статическое давление всегда меньше паспортного — так работает аэродинамика
Дифманометр НЕ может показать паспортные 800 Па, потому что он измеряет лишь статическое давление.
Паспортное значение включает динамическую составляющую, которая в замер не попадает.
Даже полное давление Пито будет ниже — это нормально
Потому что система:
- не идеальная,
- имеет сопротивления,
- работает в других режимах.
Паспортные параметры соответствуют лабораторным испытаниям, а не реальному монтажу.
Критерий работоспособности — не давление
Работу вентилятора оценивают НЕ по статическому давлению.
Правильная оценка включает:
- фактический расход воздуха,
- устойчивость рабочей точки,
- соответствие характеристике вентилятора,
- ток двигателя,
- соответствие проекту.
То, что давление ниже паспортного — не показатель неисправности.
Запомните!
«Факт пониженного давления по сравнению с паспортным значением не свидетельствует о неисправности вентилятора. Паспортное давление — это полное давление в лабораторных условиях, а замеры на объекте фиксируют статическое давление в реальной сети, где оно неизбежно ниже.»
