Сбор (эвакуация) хладагента (фреона) из кондиционера
7 Jun 2021 в 07:57
В настоящий момент существует всего три способа сбора хладагента из холодильного контура системы:
1. Сбор пара – самый распространённый способ сбора из бытовых сплит-систем, малых систем охлаждения и кондиционирования воздуха;
2. Двухтактный метод – используется в тех случаях, когда количество хладагента в системе превышает 4.5кг;
3. Сбор жидкого хладагента.

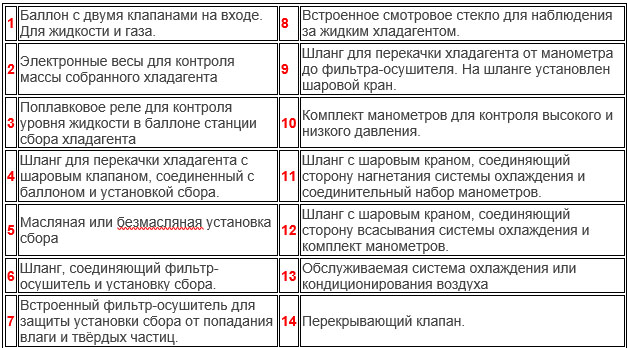

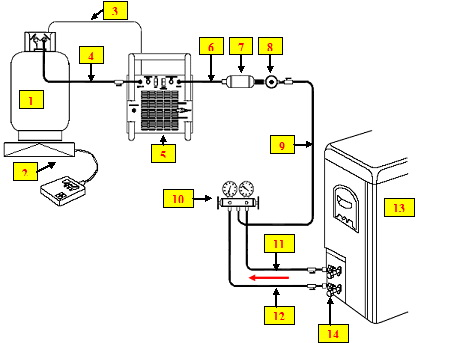

Сбор хладагента в газообразном и/или жидком состоянии
ВАЖНО!
За заполнением баллона для сбора необходимо следить при помощи весов или поплавкового реле!!!
Замечания по сбору хладагента в жидком состоянии:
* Производители установок сбора используют безмасляные компрессоры и регулирующие клапаны, которые рассчитаны на постоянное давление. Представленный метод сбора является наиболее предпочтительным для большинства систем охлаждения и кондиционирования воздуха.
* Как известно, жидкость является практически несжимаемым веществом. Установки сбора имеют специальное устройство для испарения хладагента, а безмасляные компрессоры могут работать с жидкостью, только если она проходит через клапан с постоянным напором (CPR) или терморегулирующий вентиль для жидкого хладагента (TEV).
* Если установка сбора не предназначена для сбора жидкости, то использовать методику сбора хладагента в жидком состоянии строго запрещается.
* Сбор хладагента в жидком состоянии аналогичен сбору хладагента в парообразном состоянии. Различие заключается в том, что необходимо подключать установку к напорной стороне системы.
Вывод:
Метод сбора жидкого хладагента идеально подходит для сбора и перекачки хладагента в больших количествах.

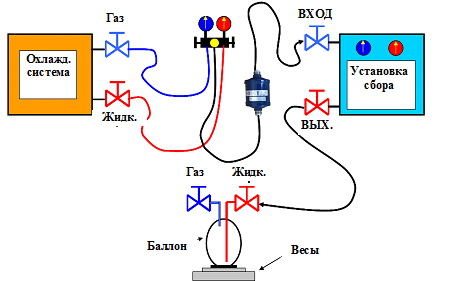

Методика сбора хладагента в жидком и газообразном состоянии
1 Подключить комплект манометров к стороне нагнетания и стороне всасывания системы охлаждения или кондиционирования воздуха.
2 Подключить центральный вход комплекта манометров к встроенному фильтру-осушителю, а выход фильтра-осушителя – к входу установки сбора.
3 Подсоединить выход установки сбора к жидкостному клапану на баллоне для хранения хладагента.
4 Поместить баллон на весы. Внимание! Баллон должен быть предназначен только для данной марки хладагента (информация о совместимости баллона представлена на этикетке, наклеенной на баллон)!
5 Подключить соединительный кабель ЗОП (при наличии) к отверстию на установке сбора.
6 Включить установку сбора в сеть.
7 Открыть жидкостный клапан на баллоне.
8 Открыть клапан на манометре для начала перекачки жидкости. Жидкость рекомендуется удалять в первую очередь, т.к. эта последовательность ощутимо сокращает время сбора хладагента из системы.
9 Открыть впускной и выпускной клапаны установки сбора.
10 Откалибровать все показания на нуль.
11 Включить установку сбора при помощи выключателя.
12 Проследить за появлением потока жидкого хладагента через смотровое стекло.
13 Внимательно следить за изменением массы баллона для сбора (правило: 80% от объёма баллона)
14 После сбора жидкости следует медленно открыть отверстие для перекачки пара на комплекте манометров. При этом оба клапана будут оставаться открытыми.
15 Оставить установку сбора работать до достижения нужного уровня хладагента в баллоне.
16 Выключить установку сбора.
17 Закрыть клапаны на баллоне для сбора.
18 Записать данные о собранном хладагенте и количестве хладагента в баллоне.
19 Отключить установку сбора от сети питания.
20 Закрыть все клапаны и отсоединить шланги.

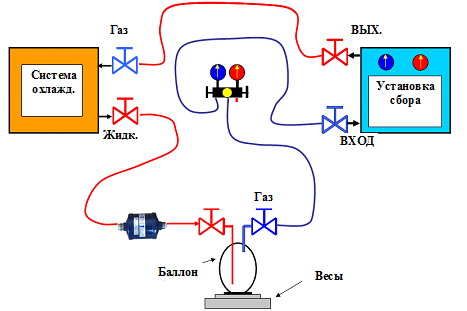

Сбор хладагента в жидкообразном состоянии с применением «двухтактного» метода
Применение двухтактного метода не рекомендуется, если система охлаждения или кондиционирования воздуха имеет следующие характеристики:
* В системе находится менее 4,5 кг хладагента;
* Система представляет собой тепловой насос или систему с реверсивным вентилем;
* Невозможность поддержания непрерывного столба жидкости;
* Отсутствие аккумулятора в системе.
1 Подсоединить центральный вход комплекта манометров к отверстию для газа на баллоне для сбора хладагента.
2 Подсоединить манометр низкого давления на вход установки сбора.
3 Подсоединить выход установки сбора к стороне всасывания системы
4 Подсоединить сторону нагнетания системы к фильтру-осушителю, а фильтр-осушитель – к отверстию для жидкости на баллоне для сбора хладагента.
5 Поместить баллон на весы. Внимание! Баллон должен быть предназначен только для данной марки хладагента (информация о совместимости баллона представлена на этикетке, наклеенной на баллон)!
6 Подключить соединительный кабель ЗОП (при наличии) к отверстию на установке сбора.
7 Включить установку сбора в сеть.
8 Открыть отверстие для жидкости и отверстие для газа на баллоне.
9 Открыть клапан на манометре низкого давления.
10 Открыть впускной и выпускной клапаны установки сбора.
11 Открыть сторону всасывания и сторону нагнетания системы.
12 Откалибровать все показания на нуль.
13 Включить установку сбора при помощи выключателя.
14 Проследить за появлением потока хладагента через смотровое стекло.
15 Внимательно следить за изменением массы баллона для сбора (правило: 80% от объема баллона).
16 После сбора всей жидкости отключить установку сбора.
17 Закрыть клапаны на баллоне для сбора хладагента.
18 Записать данные о собранном хладагенте и количестве хладагента в баллоне.
19 Закрыть все клапаны и отсоединить шланги.
20 После этого можно приступить к сбору остатков газообразного хладагента из системы при помощи стандартной процедуры.
Датчик для прекращения сбора хладагента при заполнении баллона на 80%
Датчики остановки перекачки хладагента, как правило, настраиваются на 80% заполнения баллона. Первоначально они предназначались для обеспечения безопасности процесса сбора. В современных установках происходит непосредственно отключение от сети питания, при этом поток хладагента не перекрывается и существует вероятность переполнения баллона.
То есть датчики, настроенные на показатель «80%» от объема баллона для сбора хладагента, не всегда позволяют предотвратить переполнение. Все монтажники, использующие «Датчик 80%» должны быть извещены об ответственности и возможных рисках, связанных с их использованием.

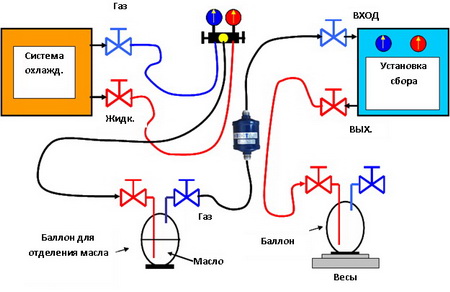

Сбор жидкости и масла с использованием дополнительного баллона
Если в установке сбора отсутствует встроенный насос для перекачки жидкости (установки, подключаемые непосредственно к системе), то в этом случае жидкость может быть удалена с использованием дополнительного баллона для сбора хладагента.
Подобная схема сбора также позволяет отделять масло от хладагента.
Замечания по эксплуатации станций сбора хладагента:
* Компрессор должен быть защищён от попадания жидкого хладагента внутрь.
* Функционирование станций сбора будет оптимально, когда напряжение в сети совпадает с паспортными данными, прилагаемыми к станции.
* Желательно включать станцию сбора непосредственно в сеть, минуя нагруженные другими приборами удлинители. Сечение удлинительных проводов должно быть как минимум 2.5 мм2, а длина не должна превышать 5 метров.
* Длина соединительных шлангов должна быть сведена к минимуму и их диаметр не должен быть слишком малым.
* Следует использовать промышленный или обычный фен для выпаривания хладагента, попавшего в труднодоступные места.
* Необходимо тщательно очистить баллон и оборудование станции сбора хладагента перед началом сервисных работ.
