Рекуператор воздуха

7 июн 2021
Что такое рекуператор воздуха
Рекуператоры воздуха – энергосберегающие компоненты современных вентиляционных систем.
Основная задача этого устройства: передавать теплый воздух (энергию) от удаляемого воздуха приточному. Таким образом клиент может экономить на отоплении. Раньше надобности в этом оборудовании не было, так как при минимальной оплате за тепло люди могли в зимний период открывать окна на проветривание, не переживая за расход энергии. Таким образом осуществлялась естественная вентиляция. Теперь для полноценного снабжения помещений свежим воздухом в новом или реконструируемом здании не обойтись без систем принудительной вентиляции.

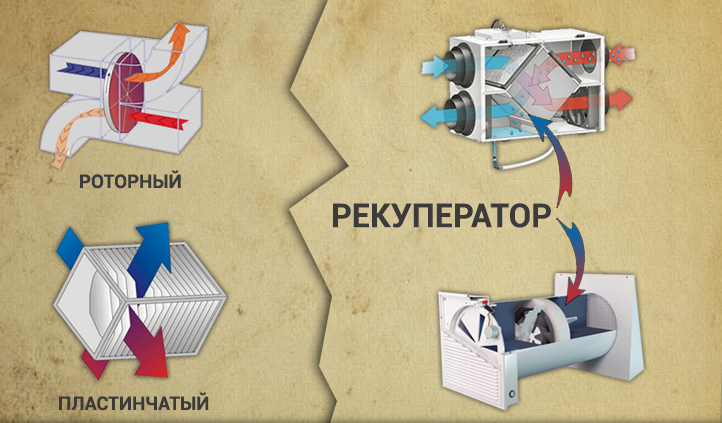

ENERGETIK.UZ

В связи с постоянным удорожанием энергоносителей, задачи энергосбережения, как в жилом, так и в коммерческом секторе, а также в общественных зданиях или сооружениях, являются одними из главных при проектировании новых или реконструкции давно построенных зданий.
Вентиляционные системы и устройства должны не только обеспечить жилые или рабочие помещения требуемым количеством свежего воздуха, но и как можно больше сократить потери тепла, сопровождающие удаление из здания отработанного воздуха.

Принцип работы рекуператора воздуха
Recuperator - по латыни означает «возвращающий, отдающий обратно». По сути, это теплообменник, где происходит обмен тепловой энергией при контакте с поверхностью, проводящей тепло.

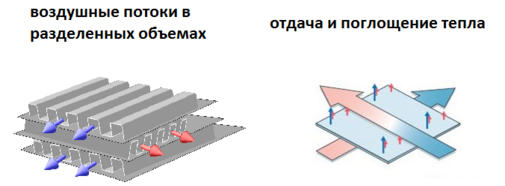

Например, в пластинчатом теплообменнике со встречно направленными потоками выходящего и входящего воздуха, через металлические или пластиковые перегородки происходит перенос тепла. Потоки подачи и вытяжки чередуются и отделены перегородками. Удаляемый из помещения воздух нагревает перегородки и его температура падает. Входящий воздух, продувает эти же нагретые перегородки с противоположной стороны и забирает тепло: его температура повышается. Если количество перегородок достаточно большое, то и передача тепла от уходящего к входящему воздуху, достаточно велика. Конструкция современных теплообменников рекуператоров позволяет более чем на 90% сократить затраты на подогрев воздуха, подаваемого в помещения. А это значительная экономия затрат на догрев подаваемого холодного воздуха и, в конечном счете, - на отопление.
ENERGETIK.UZ

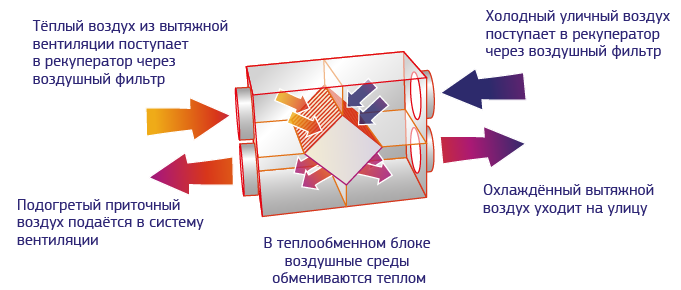

Пластинчатый теплообменник, установленный в приточно-вытяжной установке (ПВУ), показан на рисунке ниже.
ENERGETIK.UZ

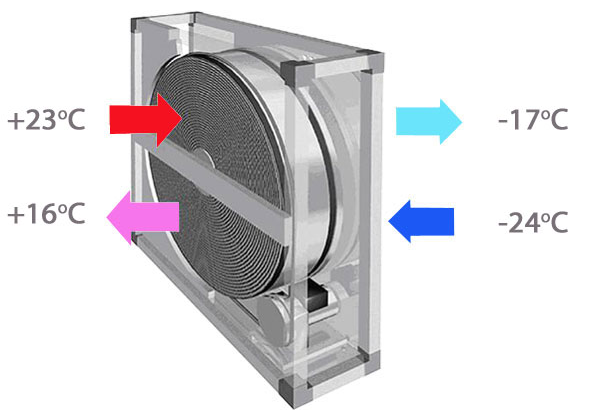

Примерная схема работы роторного рекуператора основана на передаче тепла в двух разделенных по горизонтали секторах вращающегося ротора, заполненного воздухопроницаемым наполнителем (ячеистой структурой). Уходящий воздух нагревает ячейки верхнего сектора ротора. Этот сектор поворачиваясь, попадает в нижнюю зону, где отдает тепло поступающему морозному воздуху. Наполнитель ротора (алюминиевая гофрированная лента) поочередно нагревается и охлаждается, обмениваясь теплом и влагой между выходящим и входящим воздухом. КПД ПВУ с такими рекуператорами выше и отвод конденсата для них не требуется.
ENERGETIK.UZ

У роторных теплообменников эффективность работы при низких температурах намного лучше.

Приточно-вытяжные установки с рекуперацией тепла
ПВУ с рекуперацией тепла – один из основных способов повышения энергоэффективности и сокращения энергозатрат в жилом строительстве.
Рекуператоры или утилизаторы тепла применяются как в бытовых системах вентиляции, так и в промышленных вентсистемах.
Особенности и преимущества их конструкции, защита от обмерзания, отвод конденсата, системы нагрева или охлаждения, возможности установки и сервиса – все эти вопросы решаются при проектировании систем приточно-вытяжной вентиляции, как в жилых домах, так и на коммерческих объектах.

Конструкции рекуператоров
В промышленной вентиляции применяют рекуператоры для круглых или прямоугольных каналов как самостоятельные компоненты вентсистем.
ENERGETIK.UZ
ENERGETIK.UZ

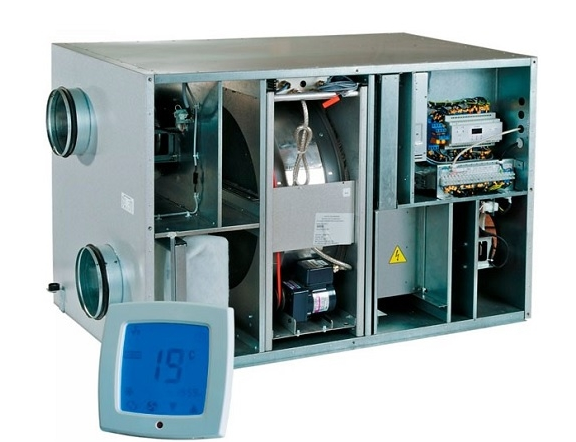

В приточно-вытяжных установках с пластинчатым или с роторным рекуператором компактно размещены другие компоненты: фильтры, вентиляторы и автоматика управления.
ENERGETIK.UZ
ENERGETIK.UZ


По тому, как направляются для теплоутилизации потоки воздуха (теплоносителя), различают:
* перекрестные рекуператоры;
* противоточные рекуператоры;
* прямоточные рекуператоры.

По конструкции теплообменника теплоутилизаторы бывают:
* трубчатыми;
* пластинчатыми;
* ребристыми;
* пластинчатыми оребренными;
* роторными.

Теплоутилизаторы различают по материалу, из которого они сделаны. Это может быть:
* металл (алюминий, медь, сталь);
* пластик (полистирол);
* керамика;
* целлюлоза (специальная бумага).

Существуют еще энтальпийные рекуператоры, с передачей тепла и влаги через впитывающий влагу мембранный материал. Эти теплообменник не подвержены угрозе обмерзания.

Для выполненных из пластика или металла пластинчатых теплообменников при температурах воздуха вне дома ниже 8 °C существует угроза осаждения конденсата, или даже обмерзания пластин. Потому в ПВУ с пластинчатыми теплообменниками предусмотрена система защиты от замерзания.
