Приточные вент установки
17 Nov 2023 в 10:33
Приточная установка – это устройство, обеспечивающее подачу свежего воздуха извне во внутренние помещения. Она также осуществляет множество других функций, описанных далее.
Функциональность установок
Установка приточной вентиляции, в зависимости от ее комплектации, способна выполнять следующие операции:
♦ подача приточного воздуха извне;
♦ очистка входящего воздушного потока от пыли;
♦ подогрев при использовании водяного нагревателя или электрического ТЭНа;
♦ охлаждение при помощи фреонового или водяного охладителя;
♦ увлажнение с помощью пароувлажнителя;
♦ дезинфекция с использованием бактерицидных ультрафиолетовых ламп.
Структура и элементы установки
Приточная вентиляционная установка с функцией подогрева может быть моноблочного типа (когда все основные компоненты размещены в одном корпусе) или секционного типа (когда каждый элемент находится в отдельном корпусе, которые соединяются между собой).
Корпус установки может быть простым, без тепло и шумоизоляции, либо быть укомплектован и тепло, и шумоизоляцией. Вентилятор может иметь клино-ременную передачу или же прямую посадку на ось двигателя.

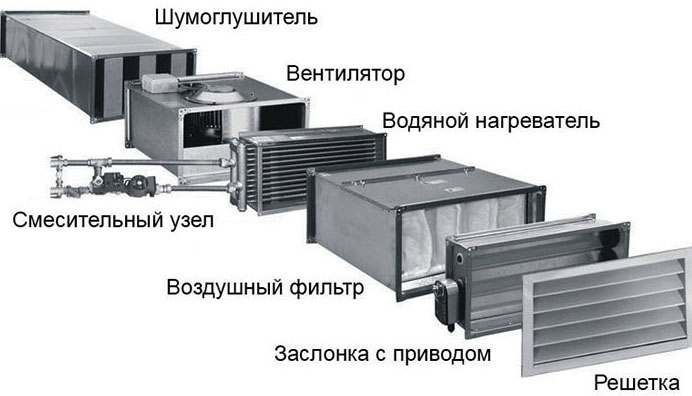

Составляющие приточной установки:
♦ вентилятор – компонент, который обеспечивает перемещение воздушного потока;
♦ нагреватель – необходим для подогрева входящего воздушного потока при помощи горячей воды или электроэнергии;
♦ охладитель - применяется для охлаждения приточного воздуха с использованием фреона или воды;
♦ воздушный фильтр – обеспечивает очистку воздуха от пыли, запахов и микроорганизмов;
♦ шумоглушитель – служит для уменьшения шумов, появляющихся при работе установки;
♦ воздушный клапан с сервоприводом – предназначен для перекрытия подачи воздуха в установку;
♦ увлажнитель – используется для поддержания оптимальной влажности воздуха;
♦ бактерицидная секция - применяется для очистки воздуха от микробов;
♦система автоматики – необходима для автоматического поддержания установленных пользователем параметров.
Управление установкой и принцип работы
Управление приточной вентиляционной системой осуществляется главным образом через контроллер, интегрированный в блок или шкаф управления, расположенный на самой установке или на некотором расстоянии от нее, например на стене. Современные модели часто оснащаются пультами дистанционного управления с ЖК-дисплеем.
Контроллер управляет стартом и остановкой системы, аварийным отключением, настройкой потока входного воздуха, поддержанием регулируемой температуры, контролем загрязнения фильтра, поддержанием относительной влажности и еще рядом функций.

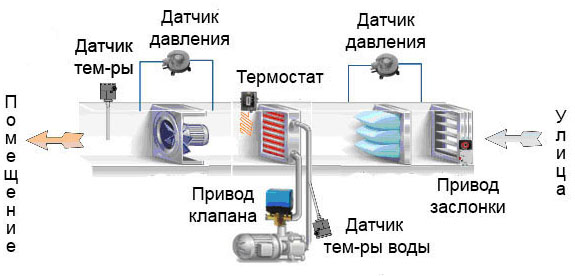

Начнем с того, как работает приточная вентиляционная установка с базовым составом функций.
При включении устройства открывается воздушная заслонка, и благодаря вентилятору, воздух с улицы засасывается внутрь установки. Вначале воздух проходит через заслонку (или клапан), затем фильтруется от пыли и других загрязнений, после чего попадает в нагреватель, где его температура поднимается до заданного уровня. Наконец, воздух проходит через вентилятор и поступает в обслуживаемые помещения с помощью воздуховодов.
Для снижения шума, который может возникнуть при работе установки, после вентилятора обычно устанавливается шумоглушитель.
Если в приточной установке предусмотрена охлаждающая секция, воздух после нагревателя проходит через фреоновый воздухоохладитель или водяной охладитель, где его температура снижается до заданного уровня.
Основные характеристики
♦ Объём подачи воздуха - количество воздуха, которое установка может подать в помещение за определенное время. Измеряется в кубических метрах в час (м3/ч).
♦ Свободное давление на сеть - это давление, необходимое для преодоления сопротивления системы вентиляции. Измеряется в паскалях (Па).
♦ Потребляемая мощность - количество электроэнергии, которое устройство использует за единицу времени, измеряется в ваттах (Вт), иногда в киловаттах (кВт).
♦ Напряжение питания - напряжение, необходимое для работы устройства, измеряется в вольтах (В).
♦ Мощность нагрева и охлаждения – количество тепловой или холодной энергии, которое приточная установка может передать или забрать у входного воздуха за единицу времени. Оба параметра измеряются в кВт или калориях.
♦ Другие характеристики включают степень очистки воздушным фильтром, уровень шума, габариты и вес установки, размеры воздуховодов и др.
Типы приточных установок и их выбор
Приточные установки помогают поддерживать желаемую влажность воздуха, его чистоту и температуру, в зависимости от типа установки, которые бывают следующие:
♦ Водяные – нагревание воздуха происходит с использованием горячей воды;
♦ Электрические - нагрев воздуха осуществляется с помощью электронагревателя;
♦ Системы охлаждения классифицируются в зависимости от способа охлаждения воздуха:
♦ С компрессорно-конденсаторным блоком, работающим на фреоне;
♦ С чиллером или водой из скважины;
♦ Кроме этого, приточные установки могут различаться способом установки и крепления (напольные или подвесные), типом корпуса (обычные или с шумоизоляцией), производительностью (бытовые, полупромышленные или промышленные), а также страной изготовления (узбекские или зарубежные модели).
Выбор конкретной модели приточной установки в первую очередь зависит от требуемого объема воздуха. Затем учитывается потеря давления в системе воздуховодов. Если выбранная модель не способна обеспечить требуемое давление, следует подобрать модель большего размера или изменить диаметр воздуховодов. Выбор типа нагрева и охлаждения воздуха осуществляется в зависимости от технического задания.
Рекомендации по установке
Лучше всего разместить приточную установку в помещении, где отсутствуют особые требования к уровню шума. Если это невозможно, рекомендуется предусмотреть шумоизоляцию корпуса установки. Установки с электрическим нагревом можно устанавливать в любом положении (горизонтальном или вертикальном), в то время как установки с водяным нагревом вынуждены быть в горизонтальном положении, чтобы избежать образования воздуха в системе. Если установка с водяным нагревателем находится на улице, может происходить его замораживание, что приведет к поломке.
