Если необходимо получить максимально точные данные о скорости воздушного потока, расходе воздуха или потерях давления в системе, трубка Пито зачастую оказывается лучшим решением.
Что такое трубка Пито и как она работает
Трубка Пито представляет собой специальный зонд, подключаемый к микроманометру или дифференциальному манометру. Её конструкция позволяет одновременно измерять два вида давления внутри воздуховода: полное и статическое.
Принцип работы основан на том, что переднее отверстие трубки воспринимает полное давление потока, а боковые отверстия — статическое давление. Разница между этими значениями образует динамическое давление, по которому определяется скорость движения воздуха.
Почему трубка Пито считается самым точным методом измерения
Трубка Пито позволяет выполнять профессиональные аэродинамические измерения по методике, используемой при наладке инженерных систем.
При правильном выборе точки измерения и достаточном количестве замеров погрешность оказывается существенно ниже, чем у большинства анемометров.
Важно знать, что трубка Пито измеряет там, где скорость более 1 м/с.
Кроме того, трубка Пито обладает ещё несколькими важными преимуществами:
- подходит для больших воздуховодов;
- может использоваться при высоких температурах;
- устойчива к загрязнениям;
- не боится запылённого воздуха;
- позволяет измерять как скорость, так и давление;
- применяется для определения фактического расхода воздуха.
Где используется трубка Пито
На практике трубка Пито применяется значительно чаще, чем многие думают.
С её помощью выполняют:
- аэродинамические испытания вентиляции;
- пусконаладку систем ОВиК;
- проверку расходов воздуха;
- балансировку вентиляционных систем;
- измерение давления в воздуховодах;
- проверку производительности вентиляторов;
- определение потерь давления на фильтрах/
Во многих случаях именно замеры трубкой Пито позволяют доказать соответствие фактических параметров системы проектным значениям.
Как правильно выбрать место для измерения
Даже самая дорогая трубка Пито не сможет обеспечить точный результат, если измерение выполняется в неправильном месте.
Это одна из наиболее распространённых ошибок среди начинающих специалистов.
После вентилятора, поворота, тройника или заслонки поток воздуха становится неравномерным. Внутри воздуховода возникают завихрения, локальные ускорения и зоны пониженной скорости.
Если выполнять замеры в такой зоне, результаты могут отличаться от реальных на десятки процентов.
Измерительный участок должен находиться на прямом отрезке воздуховода с максимально стабильным потоком воздуха.
Практика показывает, что чем дальше точка измерения расположена от вентилятора или фасонного элемента, тем выше точность измерений.
Особенно важно учитывать это при проведении официальных испытаний и оформлении исполнительной документации.
Почему нельзя измерять скорость только в одной точке
Скорость воздуха внутри воздуховода распределяется крайне неравномерно. Возле стенок поток замедляется из-за трения, а в центральной части скорость обычно значительно выше средней.
Поэтому значение, полученное в центре воздуховода, практически никогда не соответствует фактической средней скорости потока.
Чем больше сечение воздуховода, тем сильнее может отличаться скорость в различных его частях.
Именно поэтому профессиональные измерения всегда выполняются по сетке измерительных точек.

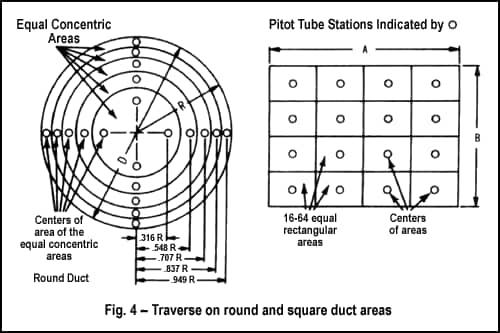

Метод сеточных измерений
Для получения достоверного результата поперечное сечение воздуховода условно разбивается на несколько равных зон.
В каждой зоне выполняется отдельный замер скорости воздуха.
После завершения измерений рассчитывается среднее значение скорости для всего сечения.
Такой метод позволяет учитывать реальные особенности распределения воздушного потока и значительно снижает вероятность ошибки.
Для небольших воздуховодов обычно достаточно четырёх точек измерения.
Для крупных каналов количество точек может достигать двадцати и более.
Чем более неравномерным является поток, тем больше измерительных точек необходимо использовать.
Именно сеточные измерения являются основой профессиональной аэродинамической наладки вентиляционных систем.
Как правильно устанавливать трубку Пито
Точность измерений напрямую зависит от правильной ориентации наконечника относительно направления движения воздуха.
Переднее отверстие трубки должно быть направлено строго навстречу потоку.
Даже небольшой угол отклонения способен привести к заметной погрешности.
Особенно чувствительными к неправильному положению являются системы с высокой скоростью воздуха, где ошибка может достигать нескольких процентов даже при небольшом повороте зонда.
Поэтому перед каждым измерением необходимо убедиться, что трубка ориентирована строго по оси потока.
Неправильное положение трубки Пито является одной из самых распространённых причин получения недостоверных результатов.
Как определить расход воздуха по трубке Пито
Основная задача большинства измерений заключается не в определении скорости воздуха как таковой, а в расчёте расхода.
После выполнения замеров в нескольких точках определяется средняя скорость потока.
Далее используется базовая формула:
Q = V × S × 3600
где:
Q — расход воздуха, м³/ч;
V — средняя скорость воздуха, м/с;
S — площадь сечения воздуховода, м².
На основании этой формулы можно быстро определить фактическую производительность любой вентиляционной системы.
Именно таким образом выполняется проверка соответствия проектных и фактических расходов воздуха.

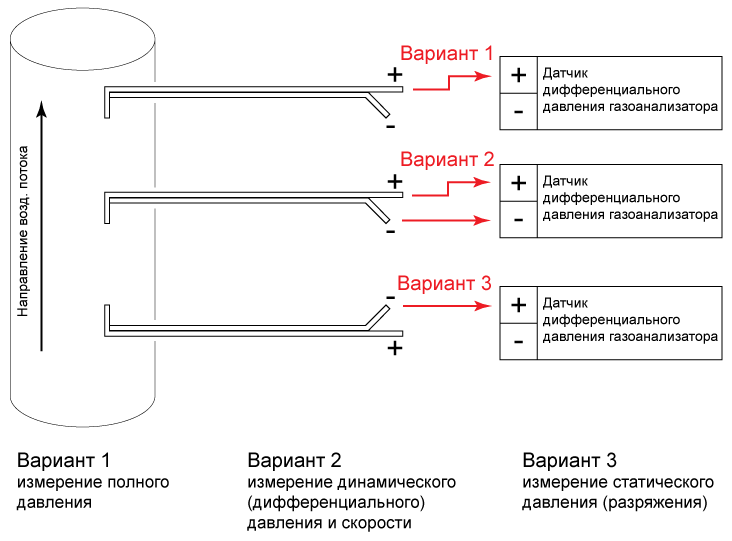

Измерение статического и полного давления
Помимо определения скорости воздуха трубка Пито позволяет измерять различные виды давления.
Статическое давление используется для оценки состояния вентиляционной сети и определения аэродинамического сопротивления отдельных элементов системы.
С помощью таких измерений можно определить загрязнение фильтров, проверить состояние теплообменников, оценить эффективность шумоглушителей и выявить участки с повышенными потерями давления.
Полное давление чаще применяется при обследовании вентиляторов и анализе работы вентиляционных установок.
Комбинируя измерения скорости и давления, можно получить практически полную картину работы системы вентиляции.
Практические рекомендации для инженеров ОВиК
Если требуется получить максимально достоверный результат, не стоит ограничиваться минимальным количеством измерительных точек. Несколько дополнительных замеров обычно занимают считанные минуты, но позволяют значительно повысить точность расчётов.
Перед началом работ желательно составить схему измерительного сечения и заранее определить точки ввода трубки. Это особенно важно для крупных воздуховодов прямоугольного сечения.
При обследовании старых систем вентиляции рекомендуется одновременно измерять не только скорость воздуха, но и перепады давления на основных элементах системы. Очень часто причина недостаточного расхода связана не с вентилятором, а с засорёнными фильтрами, закрытыми клапанами или ошибками балансировки.
Следует помнить, что трубка Пито является не просто измерительным инструментом, а полноценным средством аэродинамической диагностики. При грамотном использовании она позволяет определить фактические параметры системы вентиляции с высокой точностью и выявить большинство проблем, влияющих на эффективность воздухообмена.
