Все о системе Тихельмана
Профессионалы петлей Тихельмана называют двухтрубную отопительную систему с попутным движением теплоносителя. Название абсолютно оправдано, в нем отражается принцип функционирования, характерные черты лучше всего заметны на фоне двухтрубной системы с обратным движением теплоносителя, которая является традиционной и о ней слышали многие.
Представим радиаторную сеть, которая развёрнута в прямой ряд. Классическая схема предполагает расположение теплового узла в начале этого ряда, от него вдоль всей сети идут две трубы для подачи горячего и возврата холодного теплоносителя соответственно.
Каждый из радиаторов — это своеобразный шунт. Поэтому, чем дальше нагревательный прибор размещен от теплового узла, тем больше гидравлическое сопротивление в петле его подключения.

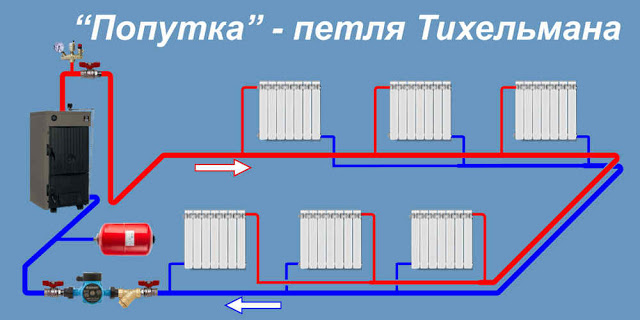

Если несколько радиаторов свернуть в кольцо, то оба его конца будут примыкать к тепловому узлу. В данной ситуации более оптимально сделать так, чтобы направление теплоносителя было не обратно в котельную, а следовало далее по цепочке, попутно подаче.

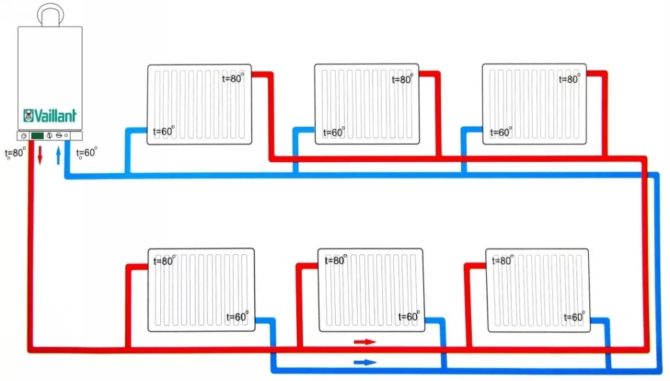

Другими словами, труба подачи начинается от теплового узла и заканчивается на самом последнем радиаторе, возвратный же трубопровод начинается от первого радиатора и движение его направлено в котельную.
Точно такой же принцип может применяться даже в случае, когда радиаторы находятся в пространстве линейно. Просто от участка, где врезан самый последний радиатор в обратку, труба разворачивается чтобы доставить обратно остывший теплоноситель. При этом на определенном участке отопительная система Тихельмана будет трехтрубной.
Плюсы и минусы
Система Тихельмана набирает обороты и владельцы частных домов все чаще отдают ей предпочтение, обусловлено это безусловно рядом достоинств, которым она обладает:
→ система — универсальная, подходит для разных по размеру помещений, начиная от самых маленьких и заканчивая большими площадями. Это могут быть как бытовые, так и промышленные помещения;
→ при желании вы можете установить сразу несколько отопительных агрегатов;
→ помещения прогреваются качественно, а тепло распределяется равномерно;
→ не требуется сложная балансировка, а также в монтаже дорогого регулировочного оборудования нет необходимости;
→ в установке сложностей не возникает, главное — точно соблюдать технологию;
→ система отличается длительным сроком эксплуатации.
Несмотря на большое количество достоинств, имеются и некоторые недостатки, которые также необходимо учитывать при установке системы отопления Тихельмана:
→ подобная система влетит в копеечку, обусловлено это повышенной длиной трубопроводов и недопустимостью применения малых диаметров;
→ с петлей могут возникнуть трудности, т.к. ее не всегда удается проложить по периметру дома из-за особенностей постройки в каждом отдельном случае (например, слишком высокие оконные и дверные проёмы, лестничные пролёты и т.д.);
Однако, благодаря появлению современных циркуляционных насосов, которые позволяют эффективно прокачивать теплоноситель, попутная систему отопления обрела широкую популярность.
Монтаж
Процесс установки системы отопления Тихельмана заключается в последовательности следующих действий:
1. Для начала производится монтаж котла. Для того, чтобы его расположить в помещении, минимальная высота от пола до потолка должна составлять 2,5 м, допустимый объём помещения равен 8 м³. Для того, чтобы узнать необходимую мощность агрегата, нужно выполнить расчет (примеры можно найти в специализированных справочных изданиях). Для обогрева 10 м² понадобится примерно мощность в 1кВт.
2. Следующий этап — навешивание радиаторных секций. Изначально нужно определить сколько радиаторов вам нужно, затем необходимо сделать разметку их расположения (обычно их размещают под оконными проёмами) и крепление посредством специальных кронштейнов.
3. Далее переходим к этапу протягивания магистрали попутной системы отопления. Лучше всего использовать металопластиковые трубы, которые хорошо справляются с высокими температурами, а также порадуют владельцев долгим сроком эксплуатации и простотой монтажа. Основные трубопроводы (подача и “обратка”) от 20-ти до 26-ти мм и 16-ти мм для подсоединения радиаторов.

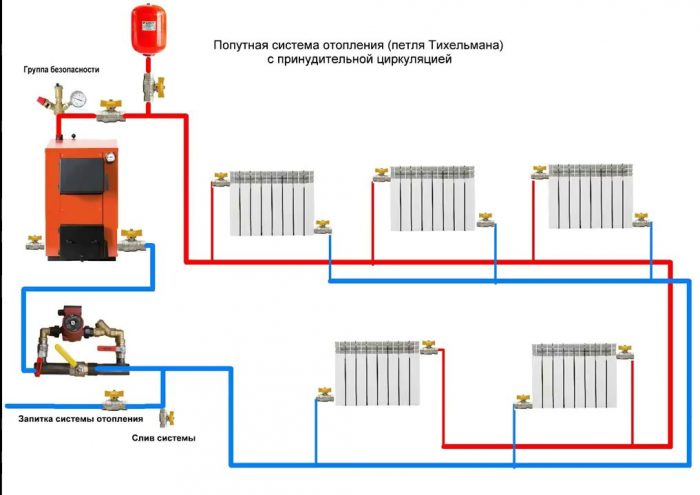

4. Монтаж циркуляционного насоса. Он должен быть установлен на обратной трубе максимально близко к котлу. Врезать его нужно через байпас с тремя кранами. Перед насосом должен стоять специальный фильтр. Пренебрегать этим требованием не стоит, поскольку он оказывает непосредственное влияние на срок службы оборудования.
5. Монтаж расширительного бака и элементов, которые отвечают за безопасность работы оборудования. Для отопительной системы с попутным движением теплоносителя подходят исключительно мембранные расширительные бачки. Элементы группы безопасности входят комплектацию совместно с котлом.
Для обводки магистралью дверных проёмов в подсобках и помещениях хозяйственного назначения можно устанавливать трубы прямо над дверью. Для того, чтобы воздух здесь не скапливался, следует установить автоматические воздухоотводчики.
Если вы собрались применить схему Тихельмана для двухэтажного дома, то здесь есть специальная технология.
Разводка труб осуществляется с завязыванием всего здания полностью, а не каждого этажа по отдельности. Также следует на каждом этаже установить по одному циркуляционному насосу и оставить неизменными равные длины обратных и подающих трубопроводов для каждого радиатора в отдельности в соответствии с основными требованиями попутной двухтрубной отопительной системы. Если установить один насос, то в случае его поломки система отопления во всем доме придет в бездействие.
Многие специалисты считают целесообразным устройство общего стояка на два этажа с отдельной трубной разводкой на каждом этаже. Такими образом можно учесть разницу потерь тепла на каждом этаже и подобрать нужные диаметры труб, а также требуемое число секций в батареях.
Раздельная попутная схема отопления на этажах сделает настройку системы гораздо проще, а также позволит осуществить оптимальную балансировку нагрева всего здания. Однако, здесь нужно будет врезать в контур попутки балансировочный кран для каждого этажа. Краны могут быть размещены один около другого непосредственно рядом с котлом.
Популярность и широкое применение схемы отопления Тихельмана полностью оправдано, множество положительных отзывов довольных владельцев домов, использующих подобную схему является прямым подтверждением.
