Монтаж осевых вентиляторов
4 Jun 2021 в 17:25
Осевые вентиляторы могут устанавливаться в оконных или стенных проемах, на кронштейнах и в воздуховодах. Варианты установки осевых вентиляторов приведены на рисунке. Монтаж осевого вентилятора проще монтажа осевого и состоит в его подъёме на подготовленное основание, установке и креплении в проектном положении.
При установке осевого вентилятора в стенном проеме его закрепляют болтами к закладной металлической раме, обрамляющей проем. Для предотвращения попадания на вентилятор атмосферных осадков с наружной стороны обечайки устанавливается полуотвод, обращенный вниз. Осевые вентиляторы, монтируемые в стенных или оконных проемах, оборудуют клапанами, управление которыми располагается в помещении на высоте 1,5–1,8 м от пола.

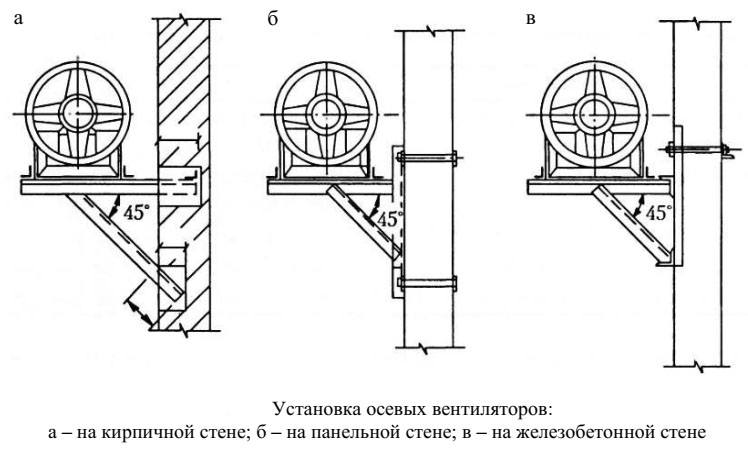

До установки вентилятора на кронштейны предварительно убеждаются в надежности опорных конструкций.

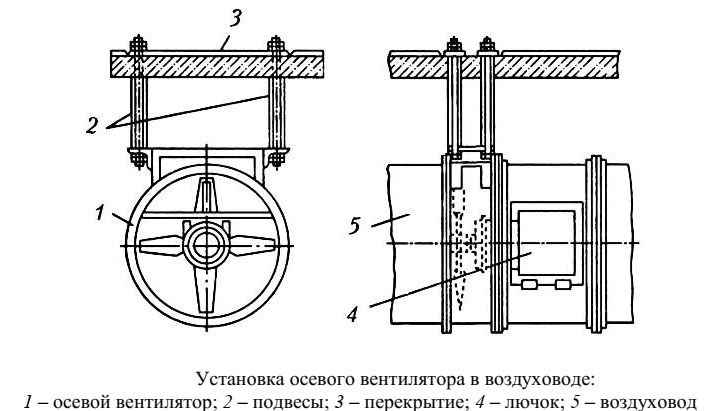

При монтаже осевого вентилятора в воздуховоде сначала устанавливают для него средства крепления, а затем поднимают и закрепляют его на проектной отметке. После проверки правильности положения вентилятора к фланцам подсоединяется воздуховод. Для подключения электродвигателя вентилятора к электросети, а также наблюдения за его работой в воздуховоде предусматривается лючок.
При оценке качества монтажа осевого вентилятора следует проверить:
– прочность крепления вентилятора к опорным конструкциям или подвескам;
– вертикальность и горизонтальность установки;
– герметичность соединения обечайки с фланцами воздуховода (при установке вентилятора в воздуховоде);
– зазор между обечайкой и рабочим колесом (он должен быть равномерным и не превышать 1% от диаметра рабочего колеса);
– легкость и правильность направления вращения рабочего колеса (направление вращения определяется путем кратковременного включения электродвигателя; в правильно смонтированном вентиляторе поток воздуха направлен со стороны электродвигателя).
