Компоненты систем вентилляции
7 Jun 2021 в 15:18

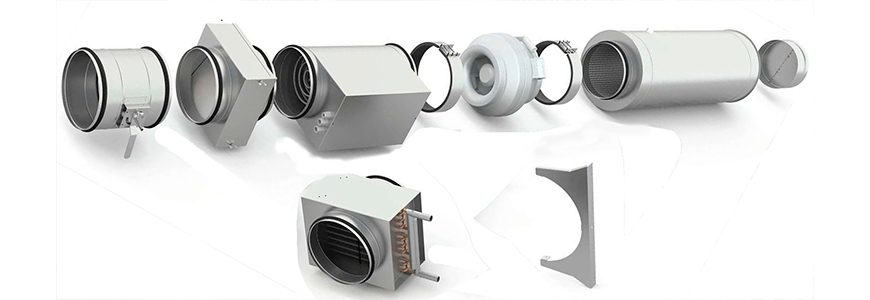

Вентиляционные системы являются наборными и состоят из отдельных компонентов, подобно конструктору. В данной статье я расскажу об основных элементах вентиляционных систем, сфокусировавшись на приточной искусственной системе вентиляции. Важно отметить, что большинство из этих компонентов применяются и в других типах вентиляционных систем.
Управление системой осуществляется с помощью блока автоматики, который находится в выносном щите управления. Этот блок позволяет контролировать работу системы, настраивать параметры и обеспечивать оптимальное функционирование вентиляции.

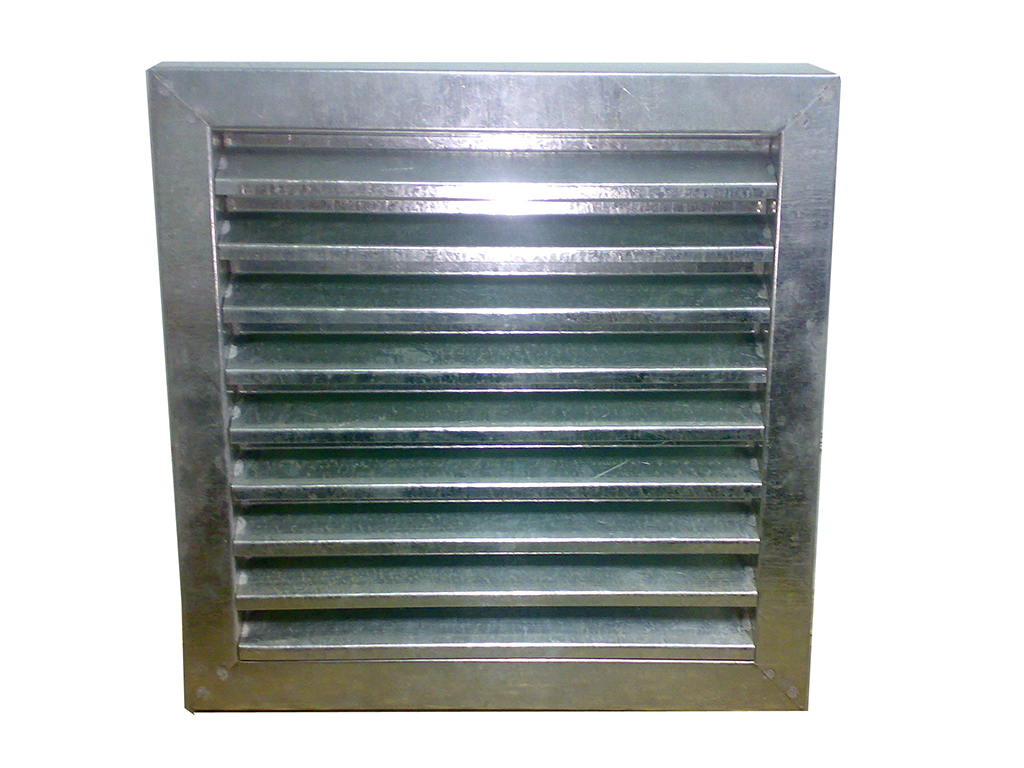

1. Воздухозаборная решетка
играет важную роль в системе вентиляции, закрывая отверстие в стене и обеспечивая поступление свежего воздуха. Она не только выполняет декоративную функцию, но и защищает систему от посторонних предметов, воды во время дождя и других нежелательных вещей. Решетки обычно изготавливаются из металла и могут иметь круглую или прямоугольную форму.

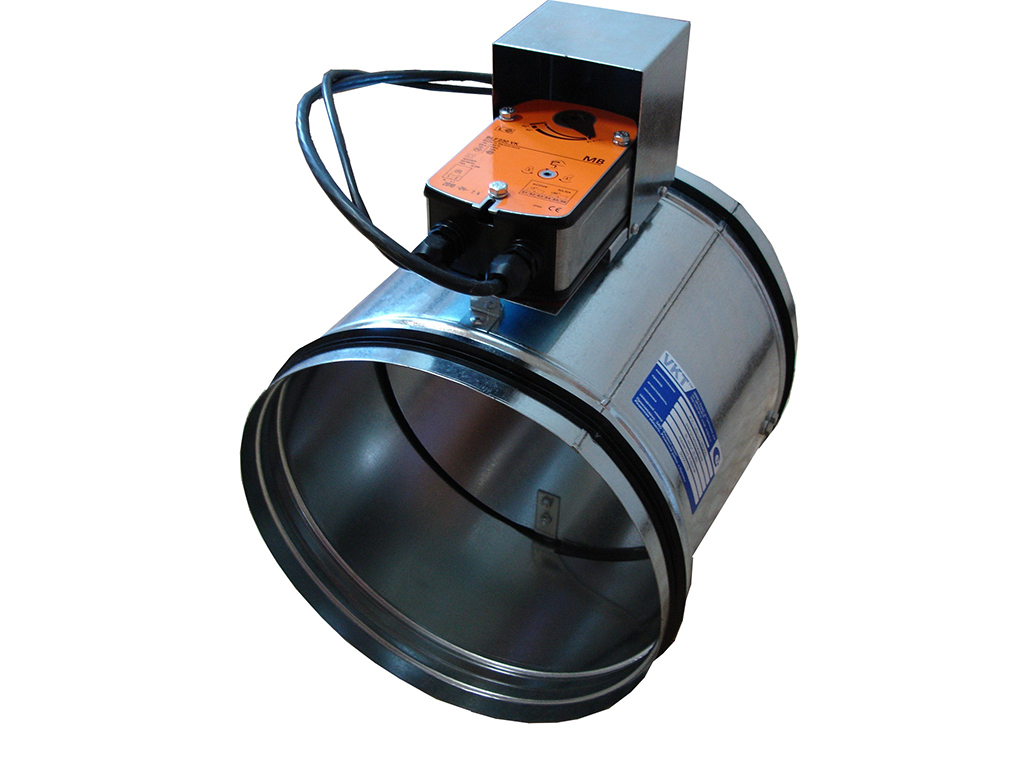

2. Воздушные клапаны
являются неотъемлемым компонентом приточных систем вентиляции. Они предназначены для перекрытия воздушного канала, когда вентиляционная система не работает. Установка воздушного клапана важна для предотвращения поступления холодного воздуха в помещение в холодное время года, когда вентилятор выключен. Это не только обеспечивает комфорт, но и предотвращает конденсацию влаги на элементах системы вентиляции.
Наиболее распространены два типа клапанов: пружинный обратный клапан (типа "бабочка") и воздушный клапан с электроприводом и возвратной пружиной. Первый тип является более доступным, но менее эффективным, так как не исключает попадание наружного воздуха при выключении системы. Воздушный клапан с электроприводом, хотя и более дорогой, гарантированно перекрывает доступ холодного воздуха.
Кроме того, существуют недорогие ручные клапаны, которые открываются и закрываются с помощью рукоятки. Если в системе установлен пружинный обратный клапан, рекомендуется также установить ручной клапан для возможности надежно перекрыть доступ холодного воздуха при длительном отключении вентиляции, например, во время командировки или отпуска.

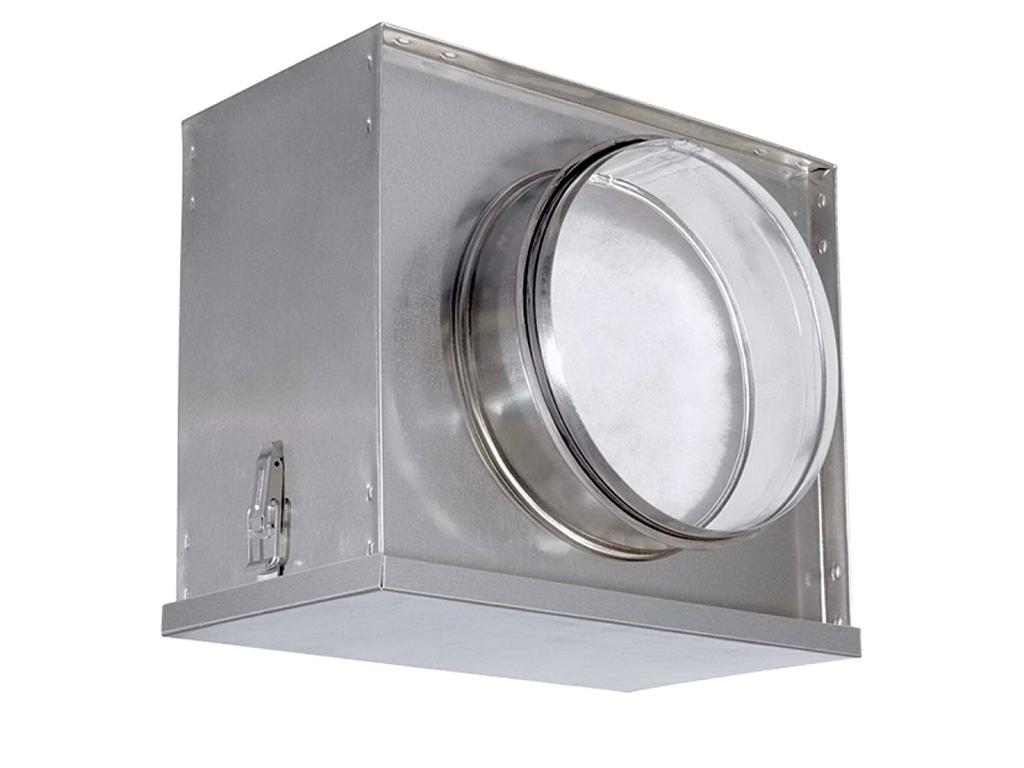

3. Воздушный фильтр
является важным компонентом системы вентиляции, устанавливаемым перед вентилятором. Он защищает как компоненты системы, так и помещение от пыли, тополиного пуха, насекомых и других загрязнений. Без фильтра, или с сильно загрязненным фильтром, эксплуатация вентиляционной системы невозможна, так как пыль может негативно повлиять на подшипники вентилятора.
Фильтр всегда легко съемный, чтобы его можно было легко очистить. Установка дифференциального датчика давления позволяет автоматически контролировать степень загрязнения фильтра и подавать сигнал при необходимости его очистки.
Фильтры, применяемые в системах вентиляции, различаются по классу очистки, определяемому минимальным размером удерживаемых частиц. В бытовых условиях обычно используется фильтр класса EU-3, который задерживает частицы размером до 10 мкм. Иногда также устанавливаются фильтры тонкой очистки класса EU-4 и EU-5. Следует отметить, что чем выше класс очистки фильтра, тем больше его сопротивление, что может привести к снижению производительности вентиляционной системы.

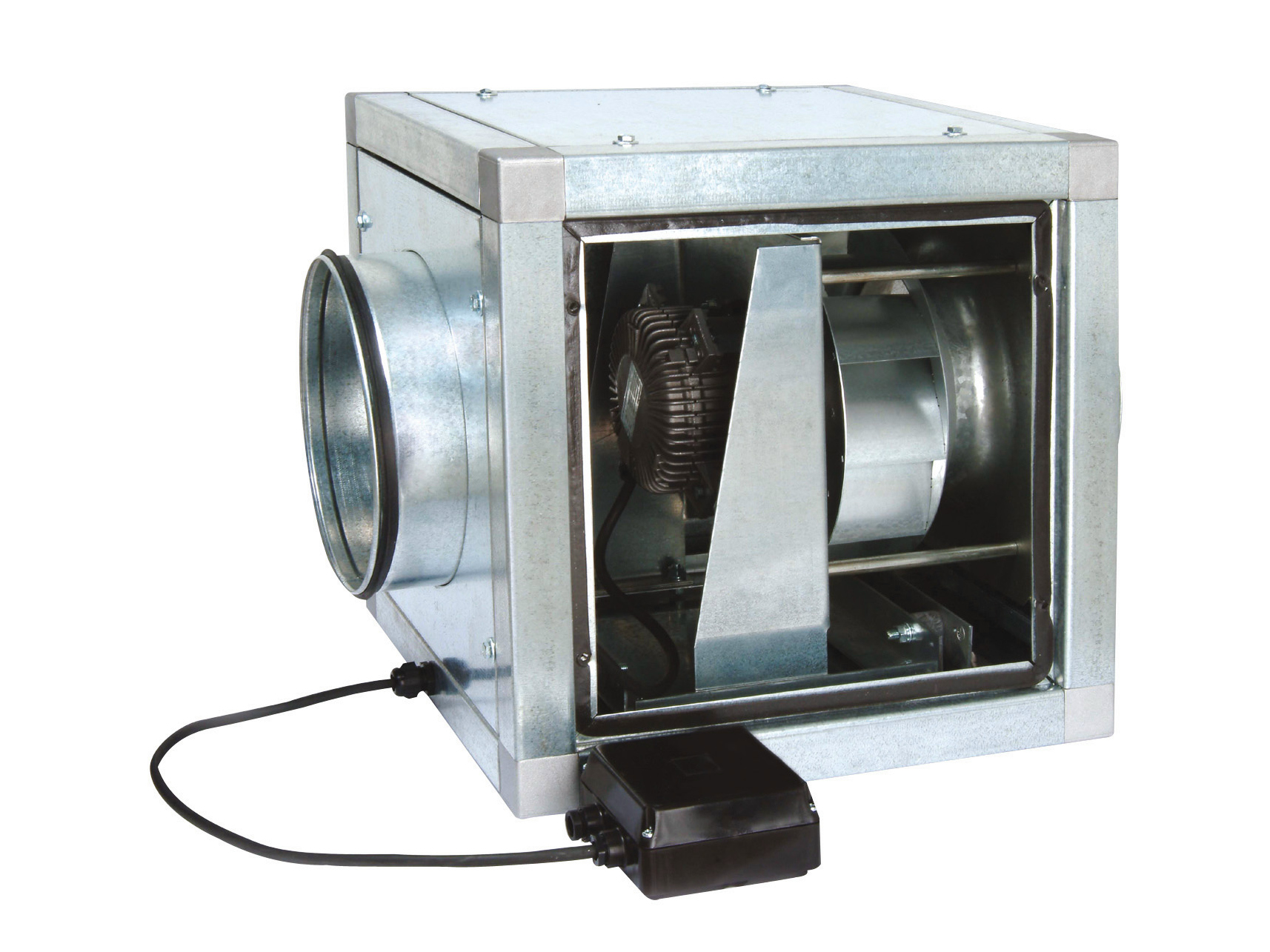

4. Вентилятор
является ключевым компонентом механической (искусственной) системы вентиляции, отвечающим за создание необходимого напора и поступление воздуха в вентилируемые помещения. Основными характеристиками вентилятора являются производительность, полное давление, конструктивное исполнение, габариты и уровень шума.
Производительность вентилятора определяет количество воздуха, которое он способен прокачать за определенный промежуток времени, обычно за один час. Полное давление характеризует способность вентилятора создавать необходимый напор воздуха для преодоления сопротивления элементов системы, таких как фильтры, воздуховоды и решетки. Конструктивное исполнение вентилятора может быть осевым или центробежным, в зависимости от его ориентации и способа работы. Габариты и уровень шума также являются важными факторами при выборе вентилятора.
При расчете системы вентиляции используется вентиляционная характеристика, которая отображает зависимость производительности вентилятора от давления. При увеличении сопротивления воздухопроводной сети происходит увеличение потерь давления и снижение производительности вентилятора. Центробежные вентиляторы обычно применяются в системах вентиляции, так как они обладают стабильными вентиляционными характеристиками и могут работать с разветвленной сетью воздуховодов. Бытовые осевые вентиляторы не используются в вентиляционных системах, так как они не способны обеспечить достаточный напор для прокачки воздухопроводной сети.

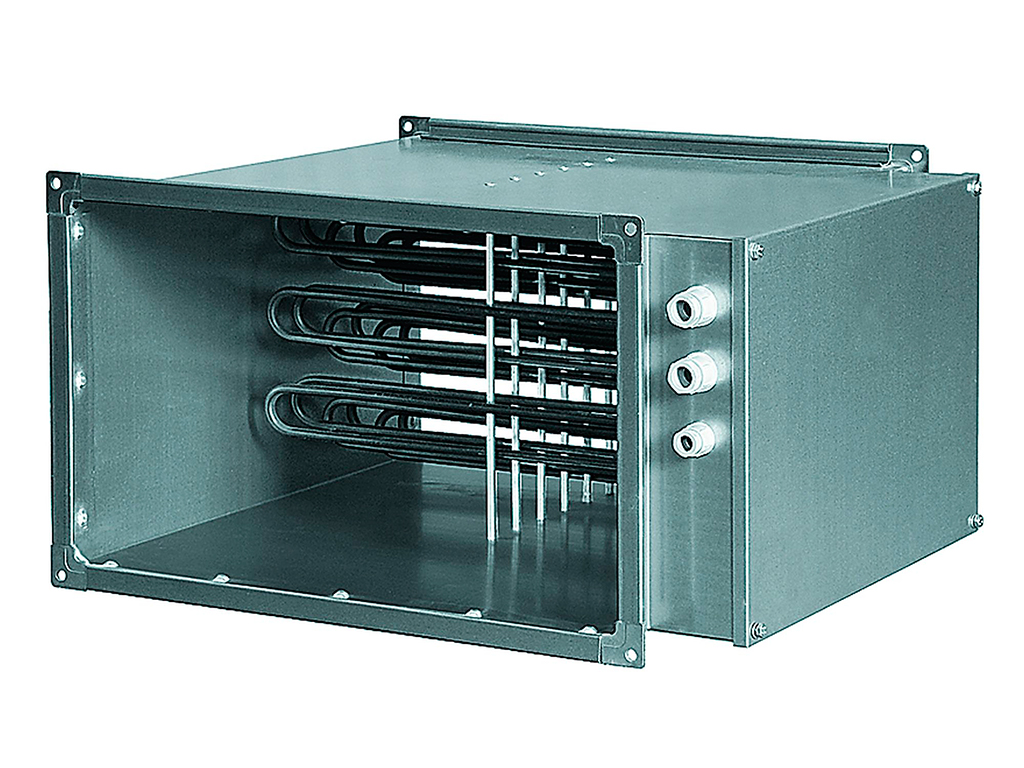

5. Калорифер
используется для обогрева воздуха в холодное время года. В соответствии с нормами строительства СНиП, температура подаваемого воздуха в помещения должна быть не ниже +16ºC. Расчет мощности калорифера основывается на минимальной наружной температуре и производительности вентиляционной системы. Например, для приточной системы, предназначенной для помещений площадью 50-70 кв.м с производительностью 350 кубических метров в час, мощность калорифера должна быть около 5,9 кВт, чтобы нагревать воздух с -26ºC до +16ºC. Для управления калорифером используется специальный регулятор, который обеспечивает постепенное изменение мощности и автоматическое поддержание заданной температуры на выходе вентиляционной системы.
В приточных системах с производительностью более 1500-2000 кубических метров в час обычно устанавливают водяные калориферы, подключаемые к центральной системе отопления. Использование электрических калориферов в таких случаях непрактично из-за высоких эксплуатационных расходов или ограничений в доступе к достаточной электроэнергии. Однако стоимость вентиляционных систем с водяными калориферами выше, так как требуется дорогостоящая автоматическая система, чтобы избежать замерзания воды в калорифере.
Для уменьшения мощности калорифера и эксплуатационных расходов часто применяют рекуператоры. Рекуператоры - это устройства, в которых теплый выделяемый из помещения воздух и поступающий извне холодный воздух обмениваются теплом, но при этом не смешиваются друг с другом. Рекуператоры позволяют сократить энергозатраты на 60-70%, однако из-за их высокой стоимости они имеют ограниченное применение.

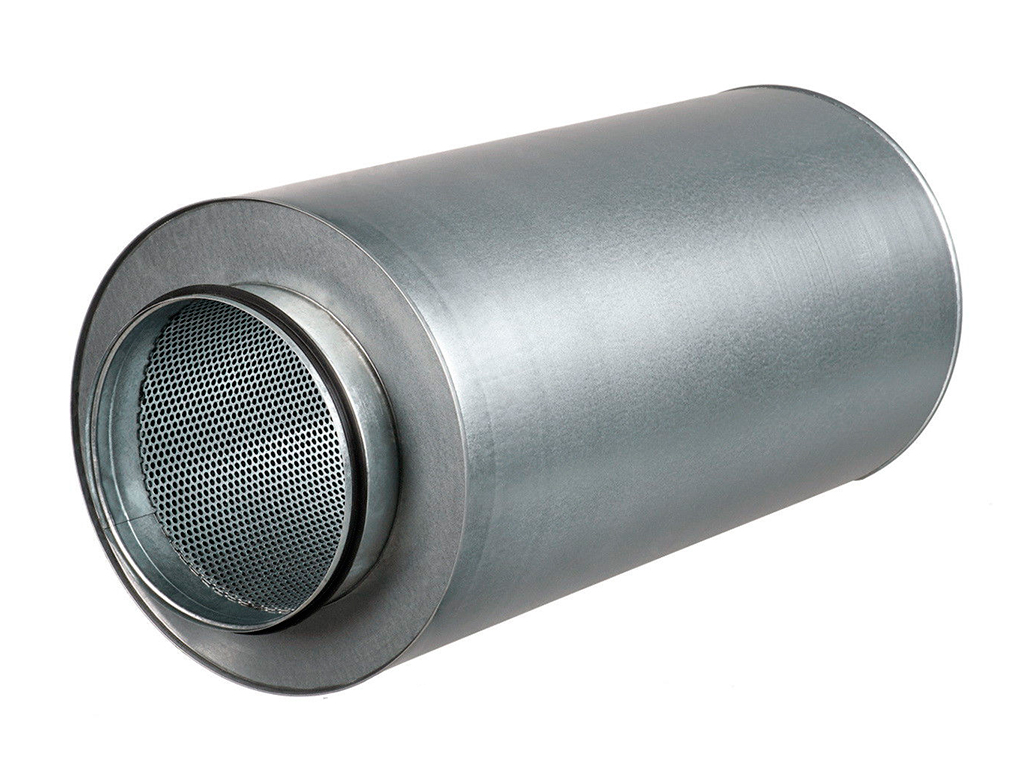

6. Шумоглушитель
предназначен для снижения шума, который может распространяться через воздуховоды от работающего вентилятора. Если не устанавливать шумоглушитель, шум от вентилятора может вызывать значительный дискомфорт даже в офисных помещениях, а тем более в жилых комнатах и спальнях. Шумоглушитель обычно имеет форму круглого или прямоугольного корпуса, внутренняя поверхность которого облицована звукопоглощающим материалом, таким как минеральная вата, базальтовое волокно и тому подобное. Этот материал помогает поглощать звуковые волны, снижая уровень шума, который передается через воздуховоды.

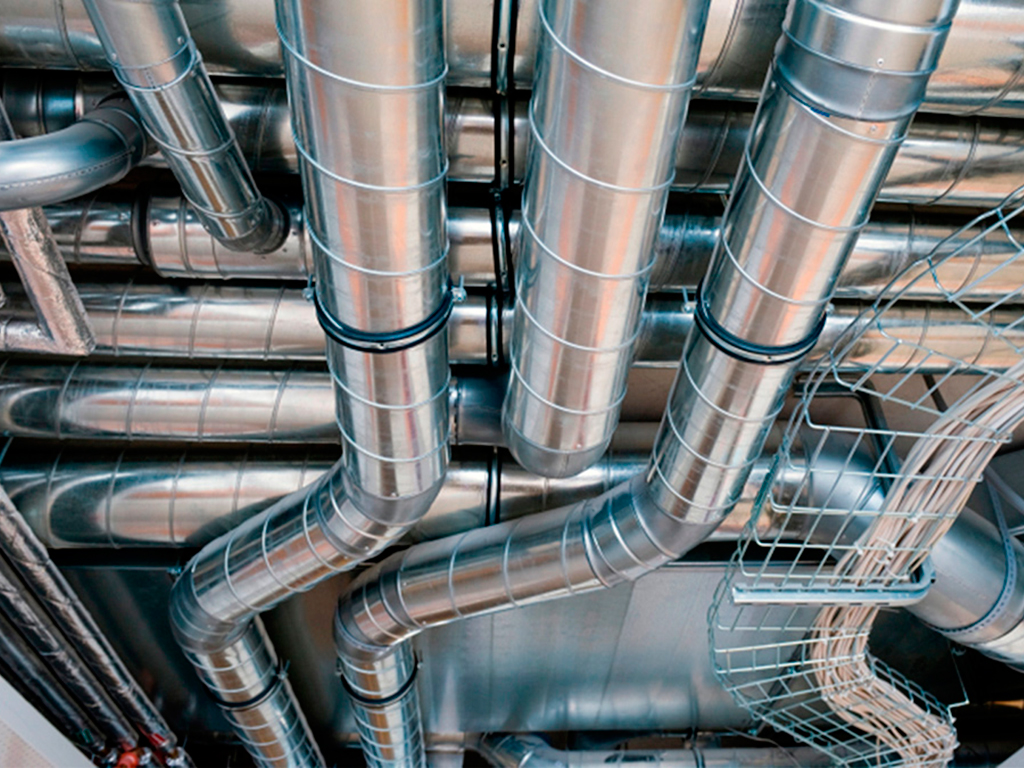

7. Воздухопроводная сеть
После шумоглушителя воздушный поток попадает в воздухопроводную сеть, которая состоит из воздуховодов и, при необходимости, фасонных изделий — переходников, разветвителей, поворотов и т.п. По этой сети воздух попадает в вентилируемые помещения.
Основными параметрами воздуховодов являются:площадь сечения, тип (гибкий, полугибкий, жесткий), форма (прямоугольная или круглая) и наличие теплоизоляции. Площадь сечения воздуховода рассчитывается исходя из производительности системы вентиляции таким образом, чтобы скорость воздуха в воздуховоде не превышала определенного значения (обычно скорость ограничивают на уровне 3 м/с для жилых помещений и до 7 метров при транзитной прокладке). При большей скорости воздуховод становится источником шума.
Тип воздуховода определяется материалом, из которого он изготовлен. Для жестких воздуховодов материалом служит оцинкованная жесть, при этом они могут быть круглые или прямоугольные. Гибкие и полугибкие воздуховоды могут быть только круглой формы, поскольку изготавливаются из многослойной алюминиевой фольги, обмотанной вокруг каркаса из свитой в спираль проволоки. Такие воздуховоды получили большое распространение благодаря легкости транспортировки и монтажа — их можно складывать «гармошкой» и сгибать. В тоже время они не лишены недостатков — из-за неровной внутренней поверхности они имеют высокое аэродинамическое сопротивление и поэтому создают большое сопротивление.
Теплоизолированные воздуховоды покрыты сверху слоем теплоизоляционного материала и используются в системах кондиционирования для предотвращения возникновения конденсации.

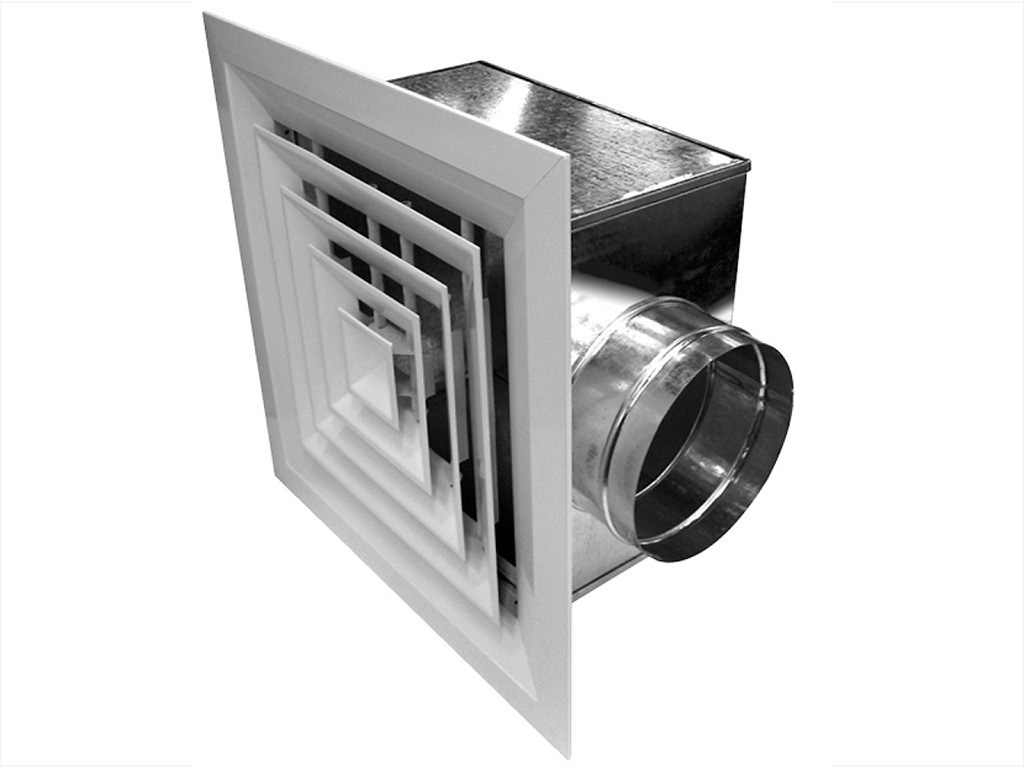

8. Воздухораспределители
Последними на пути воздушного потока находятся воздухораспределители. Они могут выполняться в виде решеток самых разных форм, расцветок и конструкций, а также в виде круглых диффузоров. Воздухораспределители выполняют не только декоративные функции, но и служат для равномерного распределения по помещению воздушного потока.
Воздухораспределители бывают регулируемые и нерегулируемые. Регулируемые воздухораспределители позволяют регулировать количество воздуха попадающего в помещение и служат для регулировки воздухообмена в разных помещениях, обслуживающихся от одной ветки воздухопровода.
