Устройство защитного отключения
27 Feb 2019 в 19:47

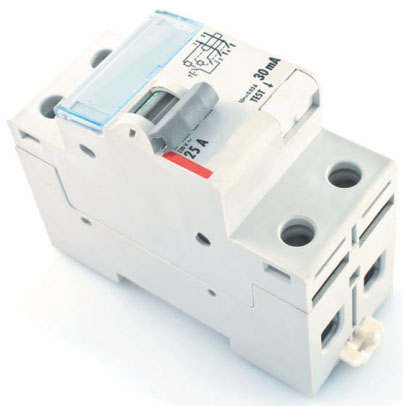

По внешнему виду очень напоминает обычный автомат: те же корпус и рычаг отключения. Собственно, УЗО и может выступать в качестве ВА, то есть как выключатель определенного участка цепи.
Помимо этого, у него есть еще несколько функций. Главная из них — это защита человека от электрического тока и случайной утечки из сети. УЗО не может защитить от короткого замыкания, оно просто не прореагирует на него.
Принцип работы УЗО — сравнивать входящий из сети ток с показателями, на которые настроен прибор. Допустим, если человек взялся рукой за провод и через него пошел ток, УЗО моментально разомкнет цепь, поскольку сигнал из сети не будет совпадать с нормальными показателями.
То же произойдет, если случится обрыв провода.
УЗО обязательно устанавливается в любом распределительном щите, иногда их там несколько. Особенно это касается помещений с повышенным уровнем влажности — ванной и кухни. Важно помнить, что УЗО реагирует только на утечку тока из цепи.
Любое другое нарушение работы, даже такой случай, когда человек возьмет в руки фазовый и нейтральный провода, то есть сам станет частью цепи, оставит его безучастным. Так что не стоит надеяться на одно лишь УЗО, а лучше укомплектовать распределительный щит дополнительными устройствами защиты от всех видов нарушения работы сети.
На лицевой части любого УЗО есть кнопка «Тест», нажав которую можно узнать, в рабочем ли состоянии механизм. Если он исправен, то разорвет цепь (отщелкнется), если же изменений не произойдет — прибор не работает.

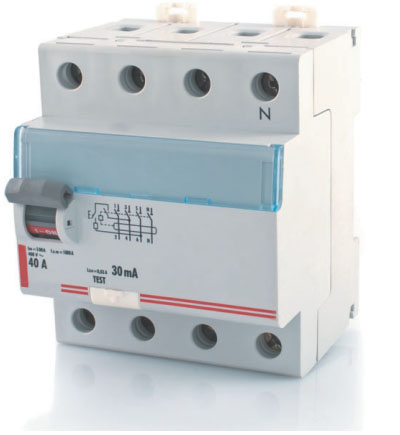

Точно так же, как и ВА, УЗО отличаются по чувствительности к значению силы тока и могут иметь несколько полюсов для подсоединения независимых проводников. Ряд числовых значений у них совпадает с автоматами: 6,3, 10, 16, 25 А и т. д. Однако у них есть и второй показатель — это отклонение величины силы тока по входящему проводнику.

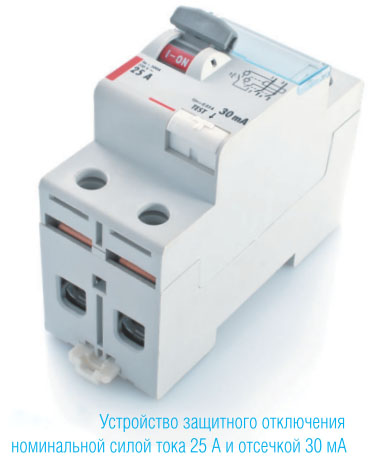

В бытовом УЗО, который предназначен в основном для защиты человека, порог чувствительности к отклонению от номинала равен 30 мА.
УЗО срабатывает очень быстро, в течение 0,05 с. В идеале это должно означать, что человек даже не успеет почувствовать укол тока, как сеть обесточится. Менее чувствительные УЗО используются в электротехнике, в которой порог опасного отклонения много выше, чем в случае поражения человека.
Показания такого УЗО — 300 и 500 мА.
ПРИМЕЧАНИЕ
Если номинальный ток превысит показатель силы тока в УЗО, то он не отключится подобно автомату, а просто сгорит, поэтому прибор нужно ставить с запасом.
