Про MCB, MCCB, RCCB, RCBO
18 Jun 2023 в 14:58
Автоматические выключатели являются защитными устройствами, которые обеспечивают безопасность оборудования и персонала от поражения электрическим током и повреждений. Они самодействующие и должны безопасно прерывать ток при возникновении неисправностей. Автоматические выключатели являются экономичной и эффективной альтернативой традиционным предохранителям. Эти устройства являются многоразовыми и могут помочь сэкономить много денег и время простоя.
Сегодня мы сталкиваемся с различными типами автоматических выключателей. Каждый из них предназначен для определенного применения. Поэтому выбор автоматического выключателя для конкретного применения является очень важной задачей. Эта статья иллюстрирует различные типы низковольтных устройств защиты цепи, доступных на рынке, и их функции.

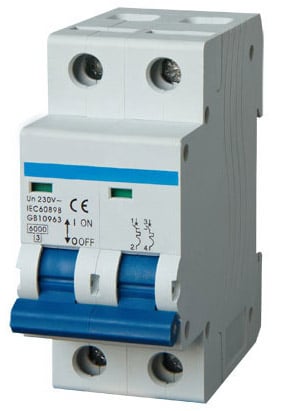

MCB - миниатюрный автоматический выключатель
Миниатюрный автоматический выключатель - это устройство защиты, которое предотвращает повреждение оборудования / цепи в случае перегрузки или короткого замыкания. При перегрузке и коротком замыкании в нагрузке протекает чрезмерный ток, который может повредить оборудование. Миниатюрные автоматические выключатели чувствуют такие чрезмерные токи и отключают нагрузку от источника, тем самым предотвращая более серьезное повреждение нагрузки. Чем выше интенсивность повреждения, тем быстрее срабатывает MCB.
MCB чаще всего используются в распределительных щитах дома. MCB могут безопасно действовать во время короткого замыкания при протекании тока до 15 кА, в зависимости от их отключающей способности при коротком замыкании. Однако отключающая способность короткого замыкания MCB варьируется в пределах 15 кА. Миниатюрные автоматические выключатели могут использоваться для защиты ламп, бытовых приборов, электронных устройств и оборудования с малыми токами короткого замыкания. MCB выпускаются в одно-, двух-, трех- и четырехполюсном исполнении и имеют номиналы непрерывного тока от 0,5 А до 100 А.

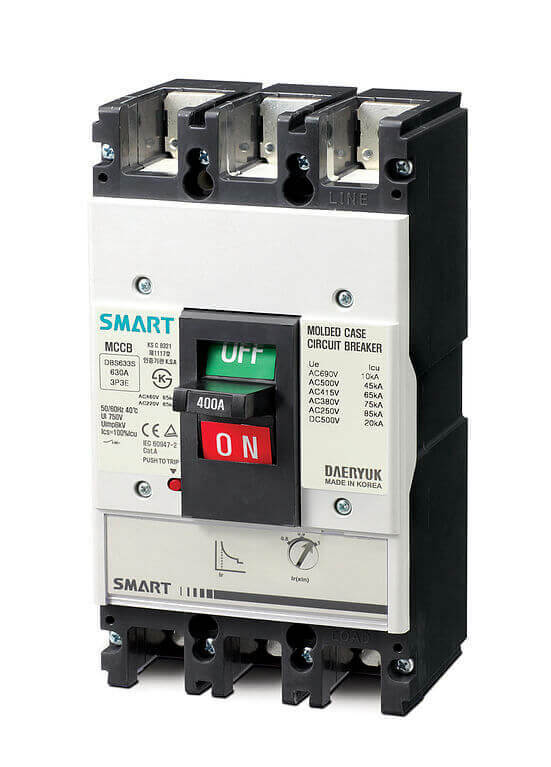

MCCB - автоматические выключатели в литом корпусе
Подобно миниатюрным автоматическим выключателям, автоматические выключатели в литом корпусе также являются устройствами защиты от перегрузки и короткого замыкания. Автоматические выключатели в литом корпусе могут выдерживать больший ток короткого замыкания, чем миниатюрные автоматические выключатели. Кроме того, номинал непрерывного тока может быть изменен в соответствии с требованиями. Некоторые из этих выключателей также имеют встроенные функции защиты от замыкания на землю/остаточного тока. MCCB оснащены расцепителями, которые определяют и прерывают протекающий через них ток. Они могут быть тепловыми или микропроцессорными. Термомагнитные расцепители используют биметаллическую ленту для определения тока и работы, а микропроцессорные расцепители состоят из встроенных ТТ для определения тока и работы выключателя в случае неисправности.
MCCB в основном используются для распределения электроэнергии и защиты промышленного оборудования, такого как пускатели двигателей, приводы, насосы и т.д. MCCB могут выдерживать ток короткого замыкания до 200 кА (200 000 А). Они выпускаются с номиналом непрерывного тока до 2500A.

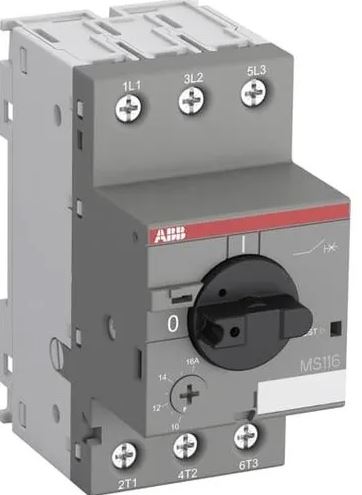

MPCB - Автоматический выключатель защиты двигателя
MPCB - это устройство защиты от короткого замыкания и перегрузки, предназначенное для безопасной работы двигателей. Но в отличие от MCCB и MCB, характеристики отключения MPCB допускают высокий пусковой ток во время запуска двигателя, не допуская перегрузки по току, которая может повредить обмотку двигателя. Мощность короткого замыкания MPCBs очень высока по сравнению с MCBs. Кроме того, MPCB более компактны, чем MCCB. Уставка сверхтока MPCB может быть отрегулирована по необходимости. Более того, MPCB могут защищать двигатель от потери фазы или перекоса фаз. После срабатывания MPCB необходимо вручную сбросить напряжение после устранения неисправности.
MPCB доступны только в трехполюсном исполнении и имеют максимальную способность выдерживать ток короткого замыкания 100 кА. MPCB - это экономичное и эффективное решение по сравнению с обычными пускателями электродвигателей, в которых используются комбинации предохранителей и реле тепловой перегрузки.

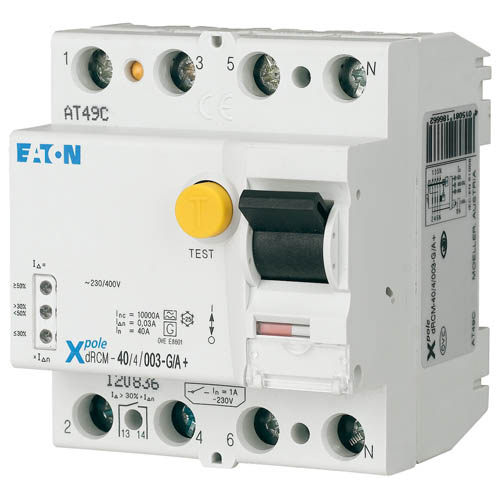

RCCB/RCD - устройство защитного отключения (УЗО)
УЗО - это устройства, защищающие от поражения электрическим током. Он распознает утечки на землю и остаточные токи и обеспечивает защиту от поражения электрическим током. Автоматические выключатели не имеют встроенных функций защиты от перегрузки и короткого замыкания. Поэтому они используются в сочетании с MCB. RCCB очень распространены и могут быть найдены внутри распределительного щита в домах.
Устройства RCCB доступны только в четырехполюсном и двухполюсном исполнении. Диапазон измерения тока утечки варьируется от 30 мА, 100 мА и 300 мА. Также доступны номиналы непрерывного тока 25A, 40A, 63A, 80A, 100A и 125A. Поскольку устройства RCCB не защищают от короткого замыкания, они не имеют номинала устойчивости к короткому замыканию. Настоятельно рекомендуется использовать устройство защиты от короткого замыкания, такое как MCB или MCCB, последовательно с RCCB, поскольку любое короткое замыкание, возникающее в зоне защиты RCCD, может легко повредить его.

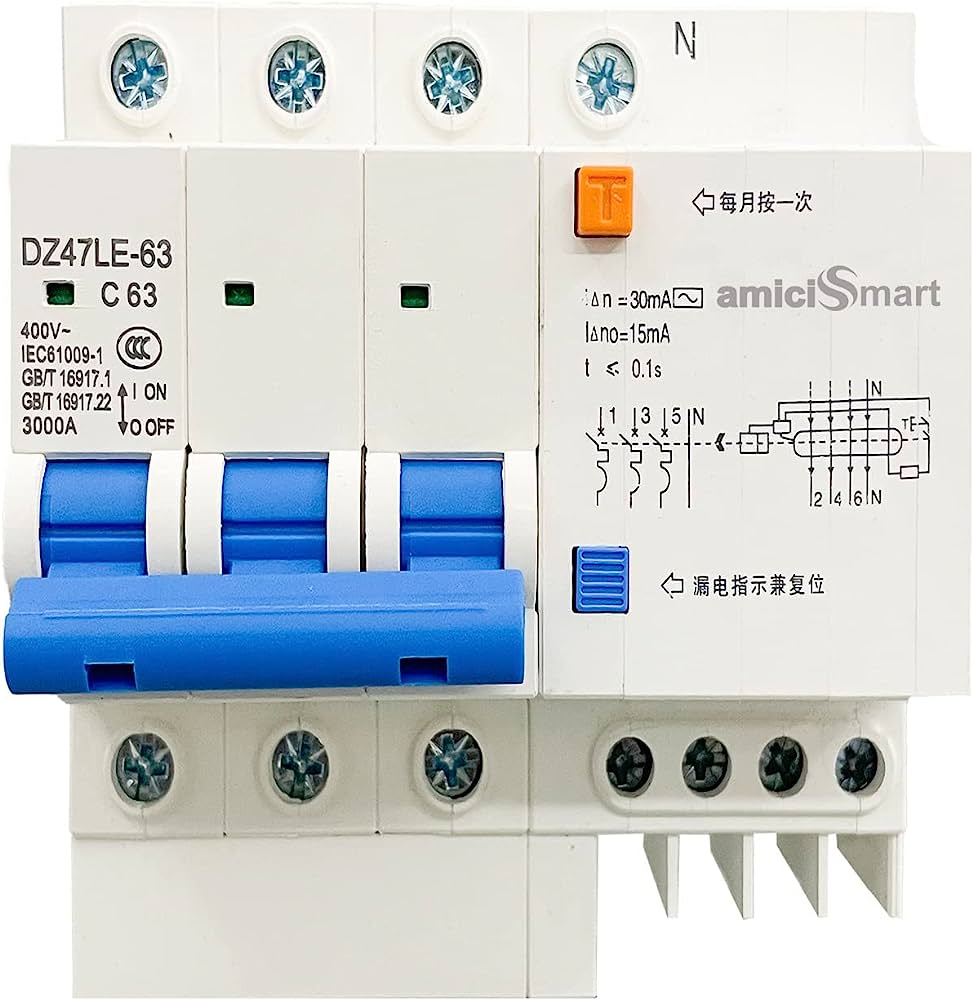

RCBO - автоматический выключатель дифференциального тока
Автоматический выключатель дифференциального тока (RCBO) представляет собой комбинацию RCCB и MCB. Он включает в себя функции защиты от короткого замыкания, перегрузки и остаточного тока. Он предназначен для защиты от токов короткого замыкания и имеет внутри дугогасительные желоба. RCBO являются автономными устройствами и не требуют резервирования MCB, как в случае с RCCB.
Он используется для защиты таких устройств, как утюги, фены и т.д., где риск поражения электрическим током и перегрузки выше. RCBO выпускается в двухполюсном и четырехполюсном исполнении. Диапазон измерения тока утечки RCBO составляет 10Ma, 30mA, 100mA и 300mA. Также доступны номиналы непрерывного тока 25A, 40A, 63A, 80A, 100A и 125A. Отключающая способность при коротком замыкании у RCBO варьируется до 15 кА.

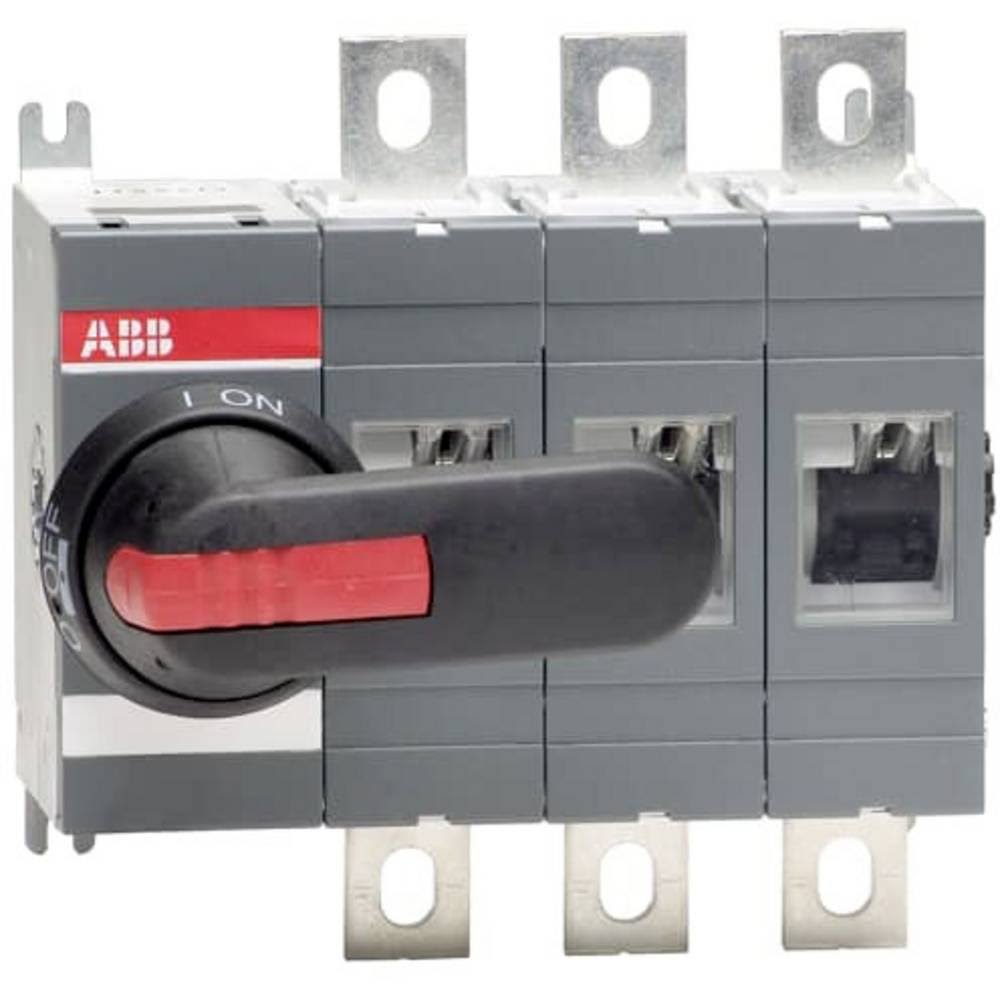

Изолятор/разъединитель
Изоляторы или разъединители - это устройства, используемые для изоляции цепи или оборудования от источника питания во время технического обслуживания, чтобы обеспечить безопасность рабочего. Изоляторы являются устройствами разгрузки, то есть ток, протекающий через изолятор, должен быть равен нулю перед началом работы. Они не обеспечивают какой-либо защиты цепи или устройства.
Разъединители также являются одним из видов разъединителей/разъединителей. Но он может работать под нагрузкой. Изоляторы и выключатели-разъединители реже используются в низковольтных системах. Обычно их можно увидеть на подстанциях, они используются для отключения трансформаторов от сети во время технического обслуживания.
Резюме
MCB (Miniature Circuit Breaker) - устройство защиты от короткого замыкания и перегрузки, обычно используется для защиты бытовых приборов и устройств с малыми токами короткого замыкания.
MCCB (Moulded Case Circuit Breaker) - устройство защиты от короткого замыкания и перегрузки, обычно используется для защиты в низковольтных системах распределения электроэнергии и промышленных приложениях.
MPCB (Motor Protection Circuit Breaker) - устройство защиты от короткого замыкания, перегрузки и обрыва фазы, используемое в пускателях электродвигателей.
RCCB (Residual Current Circuit Breaker) - обеспечивает защиту от поражения электрическим током и остаточных токов.
RCBO (Residual Current Circuit Breaker with Overload) - Обеспечивает защиту от поражения электрическим током, остаточных токов, короткого замыкания и перегрузки, обычно используется для защиты бытовых приборов и устройств с низким током короткого замыкания.
Изолятор/разъединитель - защитное устройство для отключения во время технического обслуживания/сервиса.
