Температурно-влажностный режим
5 ноя в 20:07
На пусконаладке часто можно услышать фразу:
«Ну поставьте уставку 40% влажности — и всё само настроится».
На деле — не всё так просто.
Многие инженеры и монтажники действительно не до конца понимают, как работает увлажнение и что именно регулирует автоматика.
Из-за этого система вроде бы «включается», но режим не держится: то воздух переувлажняется, то пересушивает помещение, а в каналах появляется конденсат.
Проблема не в оборудовании, а в том, что люди не связывают влажность, температуру и физику воздуха в одно целое.
Чтобы грамотно настроить температурно-влажностный режим, нужно хотя бы понимать I-d диаграмму влажного воздуха — психрометрическую диаграмму, где видно, как изменяются параметры при нагреве, охлаждении и увлажнении.
Там становится очевидно: если воздух подогрели без добавления влаги — относительная влажность падает; если охладили — повышается; если добавили влагу — температура снижается, а влагосодержание растёт.
Это и есть основы, без которых любая регулировка превращается в угадывание.
Что такое температурно-влажностный режим
Температурно-влажностный режим (ТВ-режим) — это устойчивое состояние воздуха в помещении, при котором обеспечивается комфорт людей и соблюдаются технологические требования.
Основу режима формируют два параметра: температура воздуха и относительная влажность.
Система вентиляции и кондиционирования управляет ими через нагрев, охлаждение и увлажнение, а автоматика поддерживает баланс, компенсируя влияние наружных условий.
Задача наладчика — добиться, чтобы температура и влажность приточного воздуха после обработки совпадали с проектными значениями в помещении. Только тогда можно говорить, что режим стабилен.
Температурный режим
Температура воздуха в помещении измеряется условно на высоте около 1,5 м от пола — то есть на уровне головы сидящего человека. Но температура никогда не бывает одинаковой во всех точках комнаты, поэтому важно понимать её распределение.
Для этого измерения делают в нескольких точках: по углам, у наружной и внутренней стены, в центре, и на разных высотах — 0,1 м, 0,5 м и 1,5 м.
Так можно оценить перепады по горизонтали и вертикали.
Перепад по горизонтали не должен превышать 2 °C, а по вертикали — 2,5 °C.
Если разница выше, человек чувствует дискомфорт: ноги холодные, голова горячая — и даже при нормальных показаниях термометра создаётся ощущение сквозняка.
Также оценивается разница между температурой воздуха и поверхностью наружной стены.
Если стена холоднее воздуха больше чем на 5 °C, значит, нарушен тепловой баланс — или плохо работает отопление, или стена имеет низкое сопротивление теплопередаче.
Суточный перепад температуры не должен превышать 3 °C — при больших колебаниях автоматика начинает «гулять», и стабильности не будет.
На температуру влияют десятки факторов: наружный климат, ориентация окон, этажность, солнечное излучение, теплоотдача оборудования и, конечно, работа систем отопления и вентиляции.
Влажность воздуха
Влажность — не самостоятельная величина. Она всегда связана с температурой.
Когда воздух нагревается, его способность удерживать влагу увеличивается — относительная влажность падает.
Когда охлаждается — растёт, пока не достигнет точки росы, после чего влага начинает выпадать в виде конденсата.
В приточной установке этот процесс выглядит так:
воздух сначала фильтруется, затем нагревается или охлаждается, и при необходимости увлажняется — паром или адиабатически (испарением).
Изменив один параметр, мы всегда воздействуем на другой. Поэтому нельзя «просто задать 40% влажности» — без учёта температуры это не сработает.
Оптимальная относительная влажность для помещений — 30–60%.
Если меньше — воздух становится сухим, кожа и слизистые пересыхают, растёт статическое электричество.
Если больше — повышается риск конденсации, образования грибка и коррозии оборудования.
Подготовка к регулировке
Перед настройкой нужно убедиться, что система готова к работе:
- приток и вытяжка сбалансированы;
- датчики температуры и влажности откалиброваны по эталону;
- датчик влажности установлен на обратном воздухе, чтобы показывать реальные условия помещения;
- после секции увлажнения стоит датчик приточной температуры — он покажет, не переохлаждается ли воздух при испарении;
- кассета увлажнителя и каплеуловитель чистые, вода подаётся равномерно;
- автоматика корректно считывает сигналы без скачков и дрейфа.
Только после этого можно переходить к настройке контуров.
Настройка температурного контура
Настройку всегда начинают с температуры.
Без стабильной температуры регулировать влажность бессмысленно — относительная влажность будет колебаться при каждом изменении нагрева.
Задаётся уставка, например 22 °C, и контролируют, чтобы нагреватель плавно реагировал на изменения: при понижении температуры — открывался, при достижении уставки — закрывался.
Если температура держится в пределах ±1 °C в течение получаса — контур стабилен.
Если автоматика «дергается» — нужно отрегулировать PID-параметры.
Настройка увлажнения
После стабилизации температуры переходят к влажности.
Задают уставку — например 40% с диапазоном ±2%.
Если влажность падает до 38% — включается насос увлажнителя, если поднимается до 42% — отключается.
Проходя через мокрую кассету, воздух испаряет влагу и при этом немного охлаждается — на 1–2 °C.
Если автоматика не компенсирует этот эффект, температура притока будет падать, и нагреватель начнёт «подыгрывать» увлажнителю, создавая колебания.
Чтобы избежать «качелей», контроллеру часто задают коррекцию: при активном увлажнении уставку нагрева временно повышают на 1–2 °C.
Настройка считается успешной, если система ведёт себя спокойно: влажность меняется плавно, без скачков, а температура притока остаётся стабильной. Разница между приточным и обратным воздухом — не более 2 °C по температуре и 3% по влажности. Конденсата в каналах быть не должно.
Как взаимодействуют контуры температуры и влажности
Эти два контура не должны работать независимо.
Когда включается увлажнение, воздух охлаждается — автоматика нагрева должна это учитывать.
Когда включается охлаждение — увлажнение блокируется, чтобы избежать конденсата.
Современные контроллеры позволяют задать такую логику:
при температуре притока ниже 18 °C увлажнение отключается (антиконденсатная защита),
при падении влажности ниже уставки включается увлажнение с небольшой задержкой,
а при аварии по уровню воды или давлению насос останавливается.
Такая логика делает контуры устойчивыми и защищает установку от «скачков».
Проверка и наблюдение
После настройки установку включают в штатном режиме и наблюдают за параметрами не менее часа.
Если температура держится в пределах 22 ± 1 °C, а влажность — 40 ± 2%, значит, система стабильна.
Полезно построить график изменения параметров — он покажет, как работает автоматика.

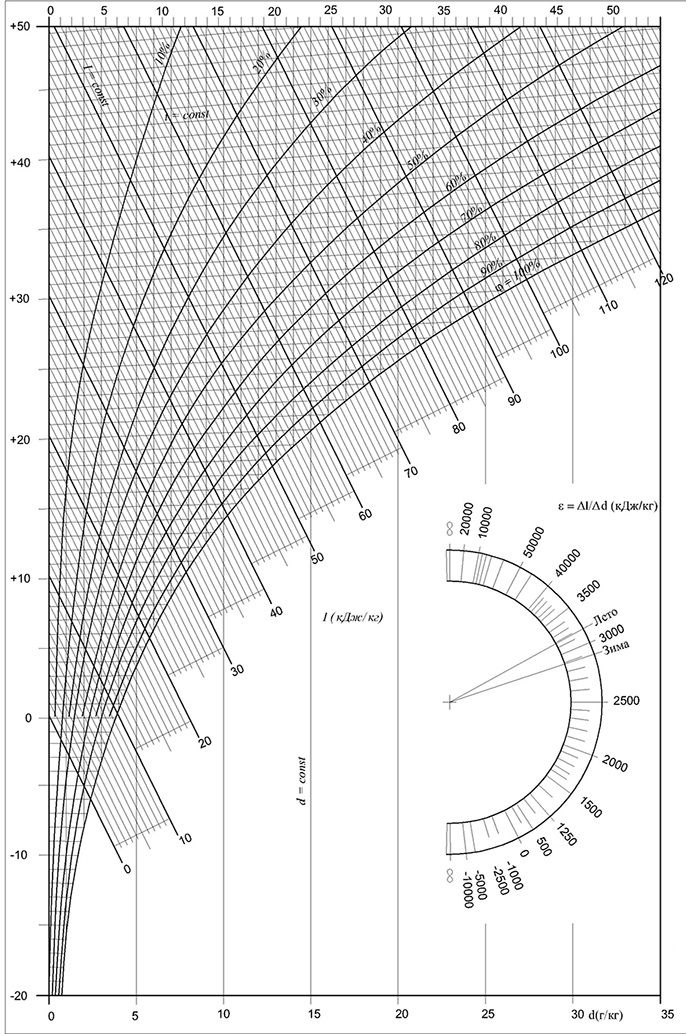

А если нанести эти точки на I-d диаграмму — сразу станет видно, где воздух нагревается, где увлажняется, и как смещается его состояние. Это наглядная физика, а не просто цифры на экране.
Запомните:
Температурно-влажностный режим — это не просто установка цифр в контроллере.
Это понимание того, как воздух живёт внутри системы, как он нагревается, охлаждается, испаряет влагу и как реагирует автоматика на каждое изменение.
Инженер, который однажды разобрался с I-d диаграммой, уже не регулирует «вслепую».
Он видит, где воздух теряет влагу, где набирает, где нарушен баланс, и может объяснить любую цифру на дисплее не “на глаз”, а с точки зрения физики.
И вот тогда система начинает работать не по случайности, а по законам воздуха — ровно, стабильно и предсказуемо.
На пусконаладке часто можно услышать фразу:
«Ну поставьте уставку 40% влажности — и всё само настроится».
На деле — не всё так просто.
Многие инженеры и монтажники действительно не до конца понимают, как работает увлажнение и что именно регулирует автоматика.
Из-за этого система вроде бы «включается», но режим не держится: то воздух переувлажняется, то пересушивает помещение, а в каналах появляется конденсат.
Проблема не в оборудовании, а в том, что люди не связывают влажность, температуру и физику воздуха в одно целое.
Чтобы грамотно настроить температурно-влажностный режим, нужно хотя бы понимать I-d диаграмму влажного воздуха — психрометрическую диаграмму, где видно, как изменяются параметры при нагреве, охлаждении и увлажнении.
Там становится очевидно: если воздух подогрели без добавления влаги — относительная влажность падает; если охладили — повышается; если добавили влагу — температура снижается, а влагосодержание растёт.
Это и есть основы, без которых любая регулировка превращается в угадывание.
Что такое температурно-влажностный режим
Температурно-влажностный режим (ТВ-режим) — это устойчивое состояние воздуха в помещении, при котором обеспечивается комфорт людей и соблюдаются технологические требования.
Основу режима формируют два параметра: температура воздуха и относительная влажность.
Система вентиляции и кондиционирования управляет ими через нагрев, охлаждение и увлажнение, а автоматика поддерживает баланс, компенсируя влияние наружных условий.
Задача наладчика — добиться, чтобы температура и влажность приточного воздуха после обработки совпадали с проектными значениями в помещении. Только тогда можно говорить, что режим стабилен.
Температурный режим
Температура воздуха в помещении измеряется условно на высоте около 1,5 м от пола — то есть на уровне головы сидящего человека. Но температура никогда не бывает одинаковой во всех точках комнаты, поэтому важно понимать её распределение.
Для этого измерения делают в нескольких точках: по углам, у наружной и внутренней стены, в центре, и на разных высотах — 0,1 м, 0,5 м и 1,5 м.
Так можно оценить перепады по горизонтали и вертикали.
Перепад по горизонтали не должен превышать 2 °C, а по вертикали — 2,5 °C.
Если разница выше, человек чувствует дискомфорт: ноги холодные, голова горячая — и даже при нормальных показаниях термометра создаётся ощущение сквозняка.
Также оценивается разница между температурой воздуха и поверхностью наружной стены.
Если стена холоднее воздуха больше чем на 5 °C, значит, нарушен тепловой баланс — или плохо работает отопление, или стена имеет низкое сопротивление теплопередаче.
Суточный перепад температуры не должен превышать 3 °C — при больших колебаниях автоматика начинает «гулять», и стабильности не будет.
На температуру влияют десятки факторов: наружный климат, ориентация окон, этажность, солнечное излучение, теплоотдача оборудования и, конечно, работа систем отопления и вентиляции.
Влажность воздуха
Влажность — не самостоятельная величина. Она всегда связана с температурой.
Когда воздух нагревается, его способность удерживать влагу увеличивается — относительная влажность падает.
Когда охлаждается — растёт, пока не достигнет точки росы, после чего влага начинает выпадать в виде конденсата.
В приточной установке этот процесс выглядит так:
воздух сначала фильтруется, затем нагревается или охлаждается, и при необходимости увлажняется — паром или адиабатически (испарением).
Изменив один параметр, мы всегда воздействуем на другой. Поэтому нельзя «просто задать 40% влажности» — без учёта температуры это не сработает.
Оптимальная относительная влажность для помещений — 30–60%.
Если меньше — воздух становится сухим, кожа и слизистые пересыхают, растёт статическое электричество.
Если больше — повышается риск конденсации, образования грибка и коррозии оборудования.
Подготовка к регулировке
Перед настройкой нужно убедиться, что система готова к работе:
- приток и вытяжка сбалансированы;
- датчики температуры и влажности откалиброваны по эталону;
- датчик влажности установлен на обратном воздухе, чтобы показывать реальные условия помещения;
- после секции увлажнения стоит датчик приточной температуры — он покажет, не переохлаждается ли воздух при испарении;
- кассета увлажнителя и каплеуловитель чистые, вода подаётся равномерно;
- автоматика корректно считывает сигналы без скачков и дрейфа.
Только после этого можно переходить к настройке контуров.
Настройка температурного контура
Настройку всегда начинают с температуры.
Без стабильной температуры регулировать влажность бессмысленно — относительная влажность будет колебаться при каждом изменении нагрева.
Задаётся уставка, например 22 °C, и контролируют, чтобы нагреватель плавно реагировал на изменения: при понижении температуры — открывался, при достижении уставки — закрывался.
Если температура держится в пределах ±1 °C в течение получаса — контур стабилен.
Если автоматика «дергается» — нужно отрегулировать PID-параметры.
Настройка увлажнения
После стабилизации температуры переходят к влажности.
Задают уставку — например 40% с диапазоном ±2%.
Если влажность падает до 38% — включается насос увлажнителя, если поднимается до 42% — отключается.
Проходя через мокрую кассету, воздух испаряет влагу и при этом немного охлаждается — на 1–2 °C.
Если автоматика не компенсирует этот эффект, температура притока будет падать, и нагреватель начнёт «подыгрывать» увлажнителю, создавая колебания.
Чтобы избежать «качелей», контроллеру часто задают коррекцию: при активном увлажнении уставку нагрева временно повышают на 1–2 °C.
Настройка считается успешной, если система ведёт себя спокойно: влажность меняется плавно, без скачков, а температура притока остаётся стабильной. Разница между приточным и обратным воздухом — не более 2 °C по температуре и 3% по влажности. Конденсата в каналах быть не должно.
Как взаимодействуют контуры температуры и влажности
Эти два контура не должны работать независимо.
Когда включается увлажнение, воздух охлаждается — автоматика нагрева должна это учитывать.
Когда включается охлаждение — увлажнение блокируется, чтобы избежать конденсата.
Современные контроллеры позволяют задать такую логику:
при температуре притока ниже 18 °C увлажнение отключается (антиконденсатная защита),
при падении влажности ниже уставки включается увлажнение с небольшой задержкой,
а при аварии по уровню воды или давлению насос останавливается.
Такая логика делает контуры устойчивыми и защищает установку от «скачков».
Проверка и наблюдение
После настройки установку включают в штатном режиме и наблюдают за параметрами не менее часа.
Если температура держится в пределах 22 ± 1 °C, а влажность — 40 ± 2%, значит, система стабильна.
Полезно построить график изменения параметров — он покажет, как работает автоматика.
А если нанести эти точки на I-d диаграмму — сразу станет видно, где воздух нагревается, где увлажняется, и как смещается его состояние. Это наглядная физика, а не просто цифры на экране.
Запомните:
Температурно-влажностный режим — это не просто установка цифр в контроллере.
Это понимание того, как воздух живёт внутри системы, как он нагревается, охлаждается, испаряет влагу и как реагирует автоматика на каждое изменение.
Инженер, который однажды разобрался с I-d диаграммой, уже не регулирует «вслепую».
Он видит, где воздух теряет влагу, где набирает, где нарушен баланс, и может объяснить любую цифру на дисплее не “на глаз”, а с точки зрения физики.
И вот тогда система начинает работать не по случайности, а по законам воздуха — ровно, стабильно и предсказуемо.
