Монтаж крышных вентиляторов
4 Jun 2021 в 17:27

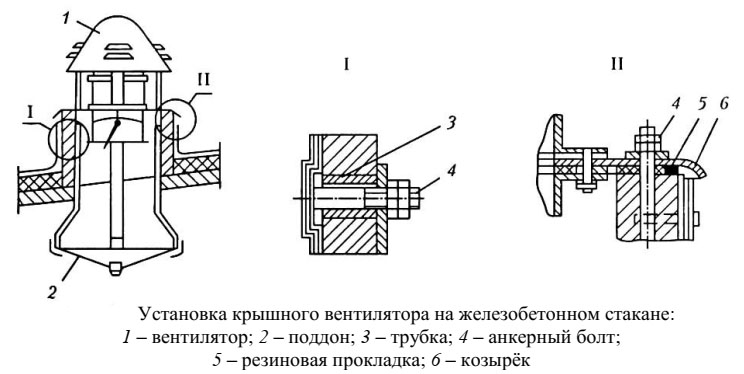

Радиальные и осевые крышные вентиляторы устанавливают на типовые железобетонные стаканы, которые служат конструктивной частью усиленной железобетонной плиты перекрытия цеха.
Стаканы внутренним диаметром 700, 1000 и 1450 мм, минимальной высотой 400 мм оборудуются закладными деталями: анкерными болтами 4 для крепления вентилятора и трубками 3, через которые проходят болты крепления поддона 2 вентилятора 1. Поддоны предназначены для сбора влаги, конденсирующейся на металлических частях вентилятора в холодный период года. Поддоны оборудуют дренажным трубопроводом диаметром 15–20 мм, который присоединяют к муфте в нижней части поддона. По периметру примыкания вентилятора к стакану устанавливают козырек 6, чтобы атмосферные осадки не проникали в зазор между стаканом и вентилятором. Вентиляторы крепят к стакану восемью закладными анкерными болтами. Между стаканом и вентилятором устанавливают резиновую прокладку 5.
Перед монтажом крышного вентилятора проверяют: размеры и привязку стакана к строительным конструкциям; высоту стакана и соответствие закладных анкерных болтов в стакане диаметру и шагу крепежного фланца вентилятора.
До начала монтажа выполняют ревизию вентилятора и его электродвигателя и проверяют зазор между рабочим колесом и обечайкой или входным патрубком.
После осмотра к всасывающему патрубку радиального вентилятора присоединяют самооткрывающийся обратный клапан, который автоматически открывается при работе вентилятора, а при его остановке закрывает сечение патрубка. Если в соответствии с проектом к крышному вентилятору подключают сеть воздуховодов, то ее первое звено (патрубок) присоединяют к вентилятору до его монтажа на стакане.
Масса сети воздуховодов не должна передаваться на крышный вентилятор, для чего воздуховоды крепят к строительным конструкциям.
Монтаж крышного вентилятора ведут в такой последовательности:
– стропят вентилятор, поднимают и перемещают его башенным или автомобильным краном к месту установки либо надвигают на стакан вручную;
если вентилятор оборудован виброизоляторами, то виброизолированную часть крепят стопорными болтами и втулками, предусмотренными в - конструкции вентилятора;
– устанавливают вентилятор на железобетонный стакан, на который предварительно устанавливается резиновая прокладка; отверстия крепежного фланца вентилятора осторожно пропускают через анкерные болты;
– выверяют горизонтальность положения вентилятора по уровню и устанавливают козырек; на каждый анкерный болт навертывают гайку и контргайку; под гайки устанавливают шайбы;
– после монтажа вентилятора проверяют легкость хода самооткрывающегося клапана и при необходимости регулируют ход противовесом; у вентиляторов, снабженных виброизоляторами, снимают стопорные болты и втулки, которыми была закреплена виброизолированная часть при транспортировании и такелажных работах;
– подводят электропитание;
- проверяют прочность соединений, легкость вращения рабочего колеса;
- пробным включением определяют соответствие направления вращения рабочего колеса вентилятора указанию стрелки.

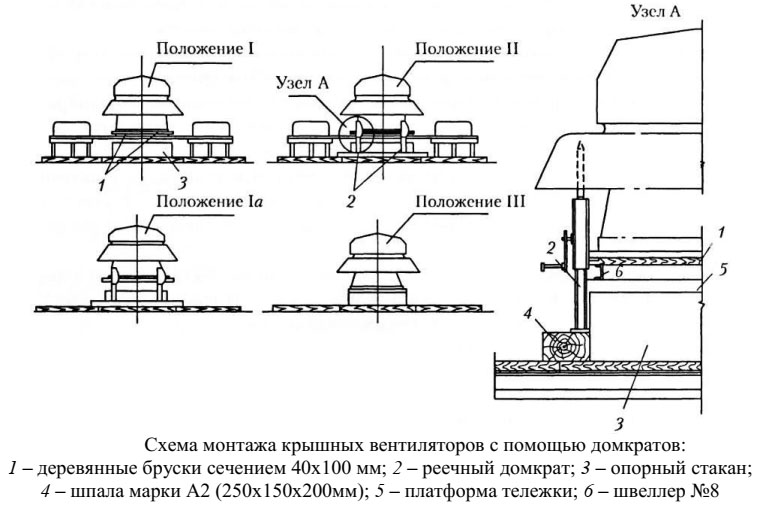

Технология предполагает проведение следующих операций:
– уложить на кровлю настил из дощатых щитов;
– поднять краном крышный вентилятор, установить его на две ранее поднятые тележки, предварительно положив на них два разгрузочных швеллера №8 длиной 4 м и закрепить вентилятор к швеллерам в четырех местах болтами М16х80.
Проложить между швеллерами и плитой вентилятора два деревянных бруска высотой 40 мм, шириной 100 мм и длиной 1300 мм;
– привезти на тележках крышный вентилятор к месту монтажа и установить его над стаканом (положение I);
– установить четыре реечных домкрата грузоподъемностью 5 т или реечных автомобильных домкрата грузоподъемностью 300 кг (узел А);
– приподнять домкратом крышный вентилятор на 30 мм в положение II;
– снять швеллеры и откатить тележку (положение II);
– опустить домкратами крышный вентилятор на стакан в положение III и закрепить его;
– снять реечные домкраты.

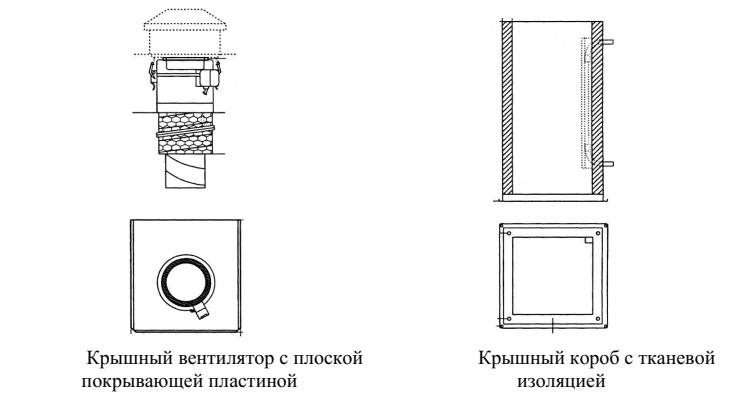

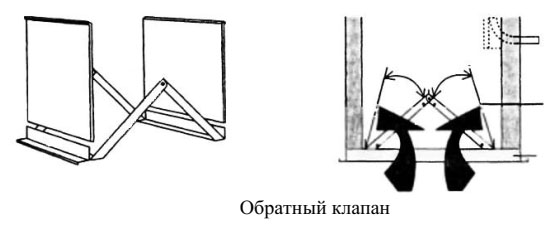

Для установки крышных вентиляторов импортного производства используются различные комплектные принадлежности: рамы, покрывающие пластины, крышные короба, обратные клапаны.
Вентиляторы дымоудаления и подпора воздуха монтируются аналогично вентиляторам общего назначения.
