Монтаж канальных вентиляторов

4 июн 2021

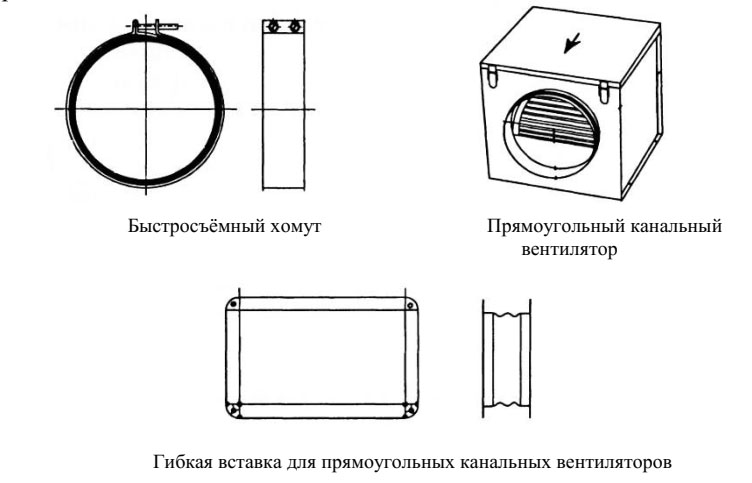

Круглые канальные вентиляторы крепятся к стене или потолку с помощью комплектных консолей (отдельной поставки или установленной на корпусе) и подсоединяются к воздуховоду с помощью быстросъемных гибких вставок, представляющих собой хомуты из оцинкованной стали, на которую наклеена микропористая резина толщиной 10 мм, что позволяет герметизировать места соединения и снижает вибрацию.
Прямоугольные канальные вентиляторы подсоединяются к воздуховодам с помощью гибких вставок, состоящих из двух фланцев с закрепленной между ними тканевой ленты. Вставка крепится к фланцам вентиляторов с помощью болтов или реечного соединения.
ENERGETIK.UZ

Распространенными способами крепления канальных вентиляторов является подвешивание их на стальных стержнях с резьбой или перфорированной ленте, а также на кронштейнах.
Большинство канальных вентиляторов может работать в любом положении. При их монтаже следует придерживаться общих правил:
– оставлять участки прямых воздуховодов перед всасывающим и напорными патрубками не менее 1,5 м;
– фланцы со стороной более 400 мм усиливать дополнительными болтами;
– вентилятор необходимо всегда укреплять на самостоятельных подвесах или кронштейнах, чтобы избежать давления на гибкие вставки и воздуховод;
– монтировать вентилятор таким образом, чтобы обеспечить свободный доступ к штатным люкам и крышкам, необходимым для правильной эксплуатации;
– если перемещаемый воздух имеет высокую влажность или существует опасность выпадения конденсата, необходимо устанавливать канальный вентилятор открывающейся плитой электродвигателя вверх.
