  • 15 мар 2019

Схемы и группы соединения трансформаторов

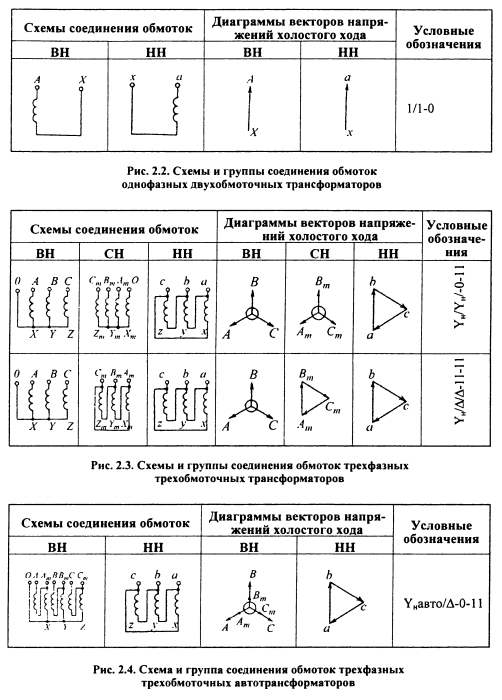

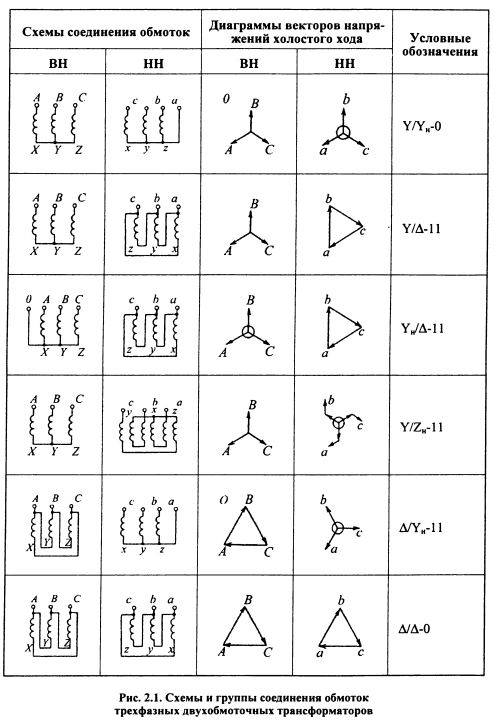

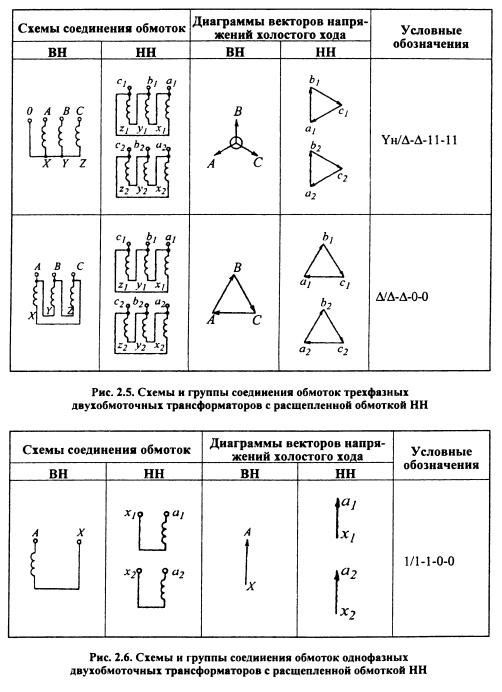

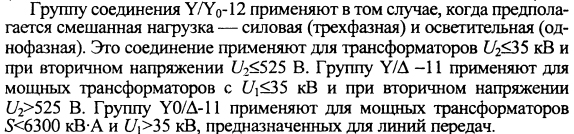

    Учитывая возможность включения на параллельную работу трансформаторов, у которых одинаковые группы соединения обмоток, на рисунках ниже представлены возможные схемы и группы соединения обмоток трехфазных и однофазных трансформаторов и трехфазных автотрансформаторов.
    Обозначения:
    А, В, С — начала фазных обмоток высшего напряжения (ВН);
    а, Ь, с — то же низшего напряжения (НН);
    X, Y, Z— концы фазных обмоток высшего напряжения (ВН);
    x,y,z — то же низшего напряжения (НН);
    12 и 11 — угловое смещение вектора линейного напряжения обмотки НН по отношению к аналогичному вектору линейного напряжения обмотки ВН
    (12 — смещение на 360° или, что то же, на 0°; 11 — смещение на 330°).
    ENERGETIK.UZ

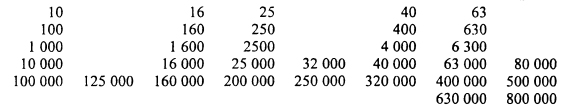

    С 1961 г. установлена следующая шкала мощностей трансформаторов:
    ENERGETIK.UZ
    Характерной особенностью шкалы является то, что каждые пять последующих мощностей увеличены в десять раз по сравнению с пятью предыдущими.

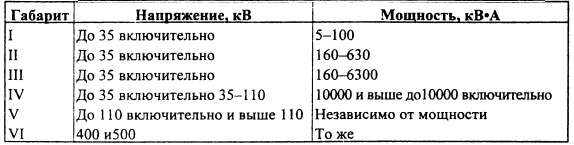

    Распределение трансформаторов по габаритам
    ENERGETIK.UZ
    ENERGETIK.UZ
    ENERGETIK.UZ
    ENERGETIK.UZ



    СПРАВОЧНИК ЭНЕРГЕТИКА
    Под общей редакцией А.Н. Чохонелидзе
